Placa de Embrague en Maquinaria Pesada

La alineación de componentes es crítica en varios sistemas hidráulicos y de transmisión. Tradicionalmente se han utilizado perno sólidos para proporcionar la alineación necesaria. Sin embargo, estos pernos requieren orificios de precisión para asegurar una adecuada interferencia entre los pernos y el orificio de retención y para mantener la fuerza de inserción dentro un límite práctico. Afinacion de Precisión en los orificios, en comparación con la simple perforación resulta en costos de fabricación sustancialmente más altos.

En una placa grande de embrague de 36 "de diámetro había (24) agujeros que contenían una serie de camisas solidas (12) ø16 mm y (12) tornillos de tamaño ø10mm en un patrón alterno alrededor del diámetro externo de la placa.

En un esfuerzo por ofrecer reducciones de costos manteniendo la alineación requerida, el equipo de Ingeniería de SPIROL recomendó que el cliente eliminara los (12) orificios maquinados de precisión que se utilizaron previamente para las Camisas Sólidas. Los orificios restantes (12) fueron simplemente perforados al tamaño de orificio recomendado para la camisa DB100 de ø10 mm estándar de SPIROL.

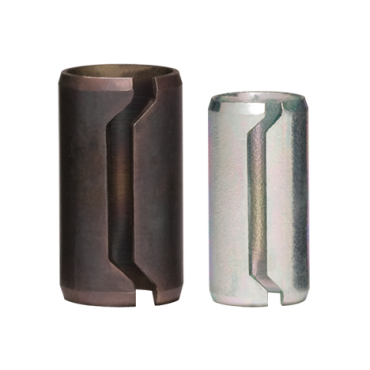

El diámetro externo de la camisa se comprime cuando se instala en un orificio. La acción del resorte del material de la camisa proporciona la fuerza radial que lo mantiene en el orificio una vez instalado.

La Camisa tiene un hueco que permite pasar un tornillo a través del diámetro interior de la camisa después de que se ha instalado así eliminando la necesidad de orificios separados para las camisas de alineación y los tornillos. Además de eliminar (12) de los orificios en el ensamble, la capacidad de la camisa para ajustarse a una tolerancia más amplia permitió que los orificios se abrieran desde una tolerancia de fabricación total de ø0.013 mm a ø0.13 mm - 10 veces mayor que la tolerancia anterior.

Aunque la Camisa es flexible, tiene bastante rigidez para mantener la alineación requerida para el ensamble. El posicionamiento general de la placa de embrague usando las camisas se realizó de la misma manera que lo hizo con los Camisas solidas que se confirmó mediante pruebas de más de 60.000 ciclos.

El cliente evaluó que ahorraron más de $ 0.21 por camisa embrague y un $0.15 adicional por orificio en total el cliente ahorro más de $4.32 por placa de embrague.

Se han proporcionado soluciones similares en aplicaciones de bombas hidráulicas.

SPIROL tiene muchas otras soluciones alternativas para aplicaciones de alineamiento, que incluye diferentes tipos de Camisas y Pasadores que ofrecen los costos más bajos de preparación de orificios y  de componentes.

Soporte de Ingeniería de Aplicaciones Gratuito: Los Ingenieros de SPIROL revisarán las necesidades de su aplicación y trabajarán con su equipo de diseño para recomendar la mejor solución con el costo total de instalación más bajo.
