Pasador de gatillo en grapadora quirúrgica

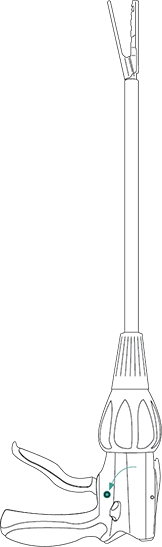

Se utilizó un Pasador Sólido para fijar una placa de gatillo de acero inoxidable a un subconjunto de yugo de plástico dentro de una grapadora quirúrgica. Este funcionaba como una bisagra para accionar la grapadora cuando el cirujano apretaba el gatillo. El Pasador Sólido se retenía en un lado del yugo mediante un ajuste por fricción entre el soporte de plástico y el pasador. La placa de gatillo y el otro lado del yugo eran de ajuste libre, lo que permitía que el pasador pasara libremente a través de ellos durante la instalación.

El Pasador Sólido mantenía el conjunto en su sitio desplazando el plástico en el lado del yugo con ajuste por fricción. Esto se conseguía presionando el Pasador Sólido en un orificio con un diámetro menor que el del pasador. Debido a la tensión ejercida sobre el plástico por el pasador rígido, el Pasador Sólido provocaba grietas en el yugo de plástico durante la instalación. El fabricante intentó modificar la geometría del orificio de plástico para reducir la superficie de plástico en contacto con el Pasador Sólido, pero esto no solucionó el problema de las grietas y también provocó una menor retención del Pasador Sólido dentro del conjunto. El fabricante de dispositivos médicos se puso en contacto con SPIROL para que le ayudara a diseñar un pasador de gatillo autorretenido que eliminara las grietas del yugo de plástico dentro de la grapadora quirúrgica.

Ingeniería de SPIROL recomendó utilizar un Pasador Elástico en Espiral sin aceite como pasador de gatillo. Los Pasadores Elásticos en Espiral son flexibles, fáciles de instalar y permiten tolerancias de orificio más amplias que cualquier otro pasador. Son ideales para plásticos porque se comprimen durante la instalación y ejercen poca tensión sobre el componente anfitrión después de la instalación. Además, el Pasador en Espiral sigue siendo flexible y se adapta al tamaño del orificio incluso si el orificio del yugo sufre una relajación plástica con el tiempo.

Ingeniería de SPIROL también recomendó que los dos (2) orificios del yugo de plástico tuvieran el mismo diámetro para permitir una mejor retención del subconjunto. De hecho, SPIROL recomendó modificaciones en los tres (3) orificios para optimizar el rendimiento y la retención del pasador. El diseño modificado dio como resultado ajustes por fricción en ambos orificios del yugo de plástico y un ajuste libre (orificio más grande) en la placa de gatillo, como se muestra en la imagen siguiente.

Al incorporar la solución recomendada por SPIROL, se eliminó el agrietamiento del yugo de plástico, se mejoró la función del pasador de disparo y se mejoró la calidad general de la grapadora quirúrgica.
