Nidos de cavidades multiposición para máquinas de inserción de punta única

SPIROL International Corporation ofrece una solución muy rentable para que las empresas utilicen una máquina de punta única para una aplicación de múltiples insertos, sin necesidad de ajustar la profundidad de cada inserto individualmente.

SPIROL fabrica una línea completa de equipos estándar de instalación por calor, que van desde unidades manuales de bajo volumen hasta máquinas totalmente automáticas de alta producción. Estas máquinas están diseñadas para instalar insertos roscados de latón en termoplásticos de forma consistente y precisa después de producir la pieza moldeada (instalación posterior al moldeado).

El volumen de insertos de latón utilizados en una aplicación específica suele determinar la cantidad de capital que se puede invertir en el proceso de instalación. La producción de bajo volumen (menos de 5000 instalaciones al año) es ideal para un equipo de instalación manual modelo HM. Esta máquina es capaz de instalar un inserto a la vez, lo que requiere que el operador coloque un inserto en el orificio del ensamble y luego accione una palanca hasta que el inserto esté completamente instalado. Se utiliza un tope para ajustar la profundidad de instalación.

El modelo HP es una unidad de punta única que requiere que el operador cargue un inserto en el orificio del ensamble y, a continuación, un cilindro neumático instala la pieza. Esta máquina es adecuada para aplicaciones de mayor volumen, hasta 50,000 insertos al año.

Cuando una aplicación requiere instalar más de un inserto, existen varias opciones que deben considerarse, especialmente si los insertos se encuentran a diferentes alturas. Se puede proporcionar una máquina de múltiples puntas para realizar todas las instalaciones en un solo ciclo, o bien la pieza puede reposicionarse varias veces bajo una sola punta. Las diferentes elevaciones de los orificios de instalación requieren distintos ajustes de tope para cada altura.

Las máquinas de múltiples puntas son más costosas que las unidades de punta única, y las máquinas de punta única requerirían un cambio en el ajuste del tope para cada elevación del inserto.

La división de equipos de instalación de SPIROL ha desarrollado una solución económica que permite utilizar una máquina de una sola punta para una aplicación con múltiples insertos sin necesidad de ajustar individualmente la profundidad de cada inserto.

El nido de cavidad multiposición

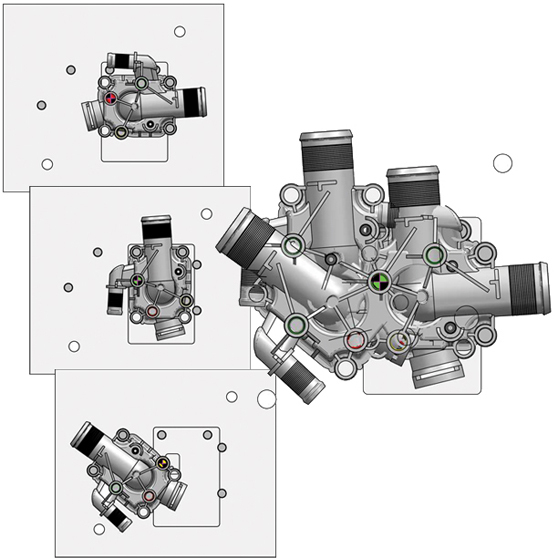

Se analizan las características específicas de la pieza y se integran en un nido de cavidades de varios niveles que permite cargar la pieza en múltiples posiciones y a diferentes elevaciones. Cada posición dentro de la cavidad es específica para cada ubicación y elevación del inserto.

Se trata de una solución extremadamente rentable que permite a nuestros clientes ensamblar múltiples insertos con una sola máquina de inserción de una punta, sin necesidad de realizar ningún tipo de ajuste.

Este concepto es adecuado para todas las máquinas de inserción de una sola punta de SPIROL, modelos HM, HP o HA. El volumen anual determina cuál de estas máquinas es la más adecuada para la aplicación.

Asistencia técnica gratuita para aplicaciones: los ingenieros de SPIROL revisarán las necesidades de su aplicación y trabajarán con su equipo de diseño para recomendarle la mejor solución.
