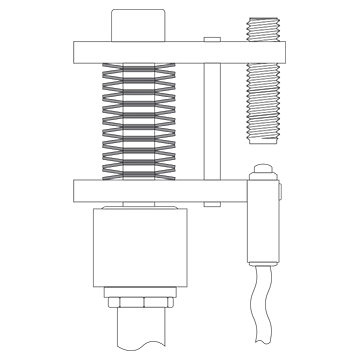

Interruptor de seguridad contra sobrecargas para grúas

Un fabricante se puso en contacto con SPIROL para solicitar ayuda en el diseño de una pila de Resortes de Platillo que activara de forma fiable un mecanismo de sobrecarga para una grúa de almacén. El diseño del fabricante permitía que la grúa funcionara en un rango de 800 a 2400 kg (7,85 a 23,54 kN), y los Resortes de Platillo debían activar el mecanismo de sobrecarga para impedir el uso de la grúa con cargas superiores a 2700 kg (26,48 kN). Los parámetros de diseño del fabricante limitaban el diámetro máximo de los Resortes de Platillo a 94 mm y la altura de la pila a 150 mm.

Aunque el mecanismo de parada solo se utiliza en raras ocasiones, cuando la grúa está sobrecargada, se considera una aplicación dinámica, ya que los Resortes de Platillo se activarán cada vez que se utilice la grúa.

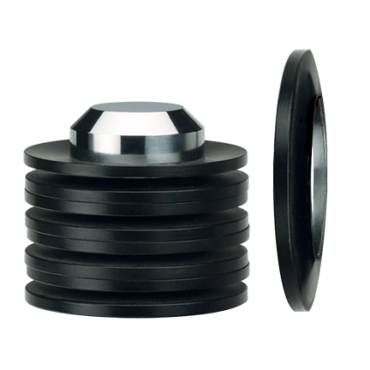

El equipo de ingeniería de aplicaciones de SPIROL determinó que (20) Resortes de Platillo de acero aleado (51CrV4) (DSC 90 x 46 x 5 mm WR) apilados en serie proporcionarían los requisitos nominales de fuerza/deflexión dentro de las limitaciones físicas del diseño. Para garantizar que la pila de resortes de platillo funcionara como se deseaba en las condiciones mínimas y máximas del material, la evaluación de los ingenieros de SPIROL incluyó el cálculo del rendimiento de la pila de resortes de platillo en los límites extremos del rango de tolerancia. Esto incluyó la tolerancia de la fuerza del resorte del Resorte de Platillo (+10 / -5 % @s = 0.75ho) junto con ± 2-3 % aplicado al valor de fuerza final para tener en cuenta el efecto mínimo de la fricción entre los Resortes de Platillo, ya que no había discos apilados en paralelo.

Al final, la pila de Resortes de Platillo recomendada cumplió con todos los requisitos de rendimiento dentro de las limitaciones físicas del diseño.

Para obtener más información, lea nuestro informe técnico «Cómo determinar la configuración adecuada de la pila de Resortes de Platillo».
