Grapadora quirúrgica

El fabricante de dispositivos médicos necesitaba un elemento de fijación para unir las dos mitades de una carcasa de plástico y permitir ciclos de montaje eficientes.

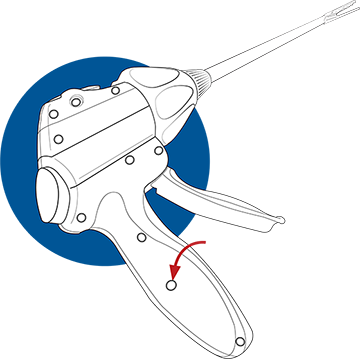

Se utilizaron once (11) tornillos autorroscantes maquinados para fijar los dos componentes externos de la carcasa de una grapadora quirúrgica. Las carcasas son de Nylon con un 60 % de relleno de vidrio. El fabricante tenía problemas con los tornillos, que desgastaban la carcasa de plástico, lo que provocaba el desecho de conjuntos y retrasos en la línea de ensamble. Además, si los tornillos no estaban perfectamente alineados, perforaban el lateral del orificio. Era difícil orientar el tornillo hacia la punta del destornillador, mantenerlo en su sitio y luego atornillarlo directamente en el conjunto con el torque de apriete adecuado. El torque variaba en función de la tolerancia real del orificio, la tolerancia real de la rosca del tornillo, la orientación del tornillo, etc. Por lo tanto, el proceso de ensamble en sí era muy complejo y llevaba mucho tiempo.

El fabricante de grapadoras quirúrgicas pidió a SPIROL una solución que redujera los defectos del producto y mejorara el tiempo del ciclo de ensamble.

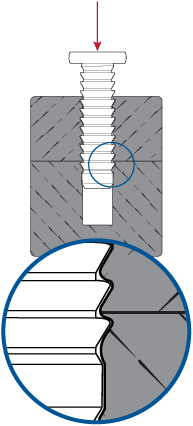

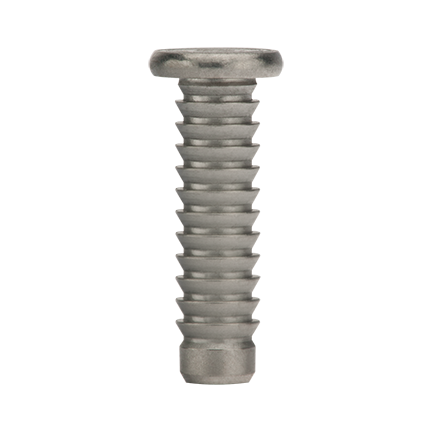

Ingeniería de SPIROL recomendó utilizar un Pasador Sólido con cabeza y estrías de la serie FH400 para fijar las dos mitades de la carcasa de plástico. Los pasadores con estrías se pueden presionar en un orificio, lo que ahorra el tiempo necesario para enroscar un tornillo. Además, el uso de un Pasador Sólido reduce el riesgo de dañar los ensambles y los retrasos en la línea de montaje. A diferencia de un tornillo, la resistencia al retroceso no es una función de la carga de sujeción generada por el tornillo; la resistencia al retroceso la proporciona la entrada en ángulo de las estrías que desplazan el plástico durante la instalación, y el relleno de plástico detrás de las estrías para bloquear el pasador en su lugar. A diferencia de los tornillos, los pasadores con estrías son permanentes y ofrecen una resistencia superior a la manipulación.

El fabricante de grapadoras quirúrgicas mejoró las tasas de producción diaria y redujo los desechos utilizando pasadores sólidos con cabeza y estrías FH400 de SPIROL en lugar de tornillos convencionales.

Asistencia técnica gratuita para aplicaciones: los ingenieros de SPIROL revisarán las necesidades de su aplicación y trabajarán con su equipo de diseño para recomendarle la mejor solución.
