Gafas de seguridad

Un fabricante mundial de equipos de seguridad producía una línea de gafas de seguridad de plástico moldeado que especificaba tornillos con cabeza Phillips como pivotes de bisagra en las patillas plegables. La instalación de los tornillos era un proceso tedioso, y el torque adecuado era fundamental para el funcionamiento correcto de la bisagra. Si se apretaban demasiado, las bisagras eran difíciles de abrir y cerrar. Si estaban demasiado flojas, las gafas no se mantenían seguras y cómodas para el usuario. Además, la apertura y el cierre repetitivos de las bisagras provocaban que los tornillos se aflojaran y se salieran del conjunto. En esta industria altamente competitiva, este fabricante necesitaba reducir los costos y mejorar la calidad del producto.

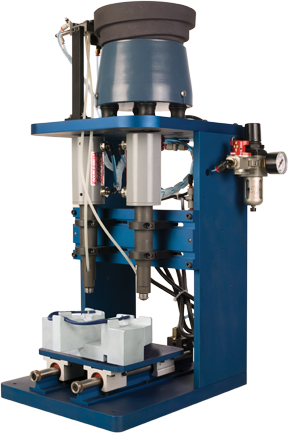

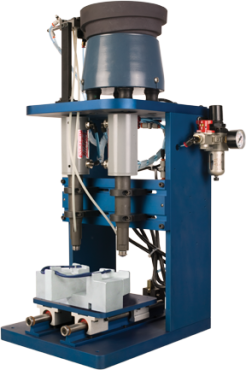

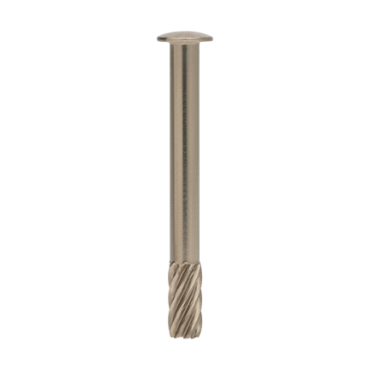

Se diseñó un pasador estriado helicoidal con cabeza sólida Twist-Lok™ de SPIROL para introducirlo en el mismo orificio estriado que aceptaba el tornillo. El estriado helicoidal gira al entrar en el orificio inferior, lo que une los componentes individuales de la bisagra y crea la «sensación» y el funcionamiento perfectos del conjunto. Esta característica también permite abrir y cerrar los brazos indefinidamente sin temor a que se rompan. Su cabeza redondeada y lisa es visualmente atractiva, lo que mejora la calidad percibida del producto. Se utiliza una insertadora automática de pasadores doble SPIROL modelo SG estándar para instalar simultáneamente ambos pasadores en el conjunto. Los pasadores se cargan a granel en un recipiente de alimentación, donde se orientan y se envían al lugar de fijación. El operador carga el conjunto en un dispositivo de sujeción y lo desliza bajo los cabezales de inserción. La activación integral indica a la unidad que instale los pasadores y se reinicie. Esta solución aumentó la velocidad de montaje en un 400 %, eliminó la salida de los tornillos y mejoró el aspecto y la función del producto.

El resultado es el sistema de fijación con el menor costo total de instalación.

Asistencia técnica gratuita para aplicaciones: los ingenieros de SPIROL revisarán las necesidades de su aplicación y trabajarán con su equipo de diseño para recomendarle la mejor solución.
