Conjunto de rastrillo para heno

Un fabricante de accesorios agrícolas estaba experimentando fallos por fatiga con el uso de un pasador elástico ranurado en un conjunto de rastrillo para heno. El pasador se utilizaba para sujetar el cubo al eje.

El fabricante agrícola se puso en contacto con SPIROL porque había leído que los Pasadores Elásticos en Espiral tenían una vida útil más larga, especialmente en aplicaciones dinámicas. Rechazaron la asistencia gratuita de ingeniería de aplicaciones de SPIROL y simplemente solicitaron muestras de un Pasador Elástico en Espiral de alta resistencia del mismo tamaño que el Pasador Elástico Ranurado que se rompía en el conjunto del rastrillo para heno. Unas semanas más tarde, se pusieron en contacto con SPIROL de nuevo, esta vez para solicitar asistencia de ingeniería de aplicaciones.

Explicaron que el Pasador Elástico en Espiral de carga pesada también había fallado en la aplicación, por lo que a continuación probaron un Pasador Sólido tratado térmicamente, pensando que se necesitaba un pasador aún más resistente para el conjunto. El Pasador Sólido tratado térmicamente también falló.

Tras revisar la aplicación, el departamento de ingeniería de SPIROL descubrió rápidamente que el material base en el que se utilizaba el pasador era acero laminado en frío sin tratar térmicamente. Se evaluaron los ensamblajes fallidos para determinar la causa raíz de los fallos y, en cada caso, se descubrió que el orificio en el que se utilizaba cada pasador se había alargado. Todos los pasadores que fallaron en el ensamblaje del rastrillo para heno, los Pasadores Elásticos Ranurados, los Pasadores Elásticos en Espiral de carga pesada y los Pasadores Sólidos tratados térmicamente, eran en realidad demasiado rígidos para el material base blando. El resultado fue que, cuando se aplicaba una fuerza sobre el pasador, ninguno de ellos era lo suficientemente flexible como para absorber el impacto y la vibración, y cada pasador rígido simplemente transmitía la fuerza a la pared del orificio, lo que provocaba su deformación. Una vez que el orificio se alargaba, cualquier fuerza sobre el pasador se veía agravada debido al movimiento del pasador dentro del orificio ensanchado. Esto se veía agravado por el gran avellanado en la entrada del orificio, que introducía una tensión de flexión adicional en el pasador.

Para resolver el problema, en lugar de utilizar un pasador más resistente, el fabricante de rastrillos para heno necesitaba en realidad un pasador más flexible. Necesitaba un pasador que fuera lo suficientemente resistente como para soportar las fuerzas dinámicas que se producían durante el uso, y también lo suficientemente flexible como para absorber los golpes y las vibraciones y aislar el orificio de la fuerza, en lugar de simplemente transmitir las fuerzas a la pared del orificio. También era necesario eliminar el avellanado del orificio.

También se descubrió que los demás Pasadores Elásticos se estaban corroyendo a pesar de estar zincados. Lo que el fabricante de rastrillos para heno no sabía era que el zinc se recomienda principalmente para pasadores elásticos ranurados y pasadores en espiral para resistir la corrosión galvánica, no para proteger contra la corrosión atmosférica. Esto se debe a que, en cualquier producto que tenga un orificio, solo el diámetro exterior queda completamente cubierto por el zinc. El diámetro interior solo queda cubierto por una capa equivalente a un diámetro. Por lo tanto, los pasadores elásticos se oxidaban desde dentro hacia fuera.

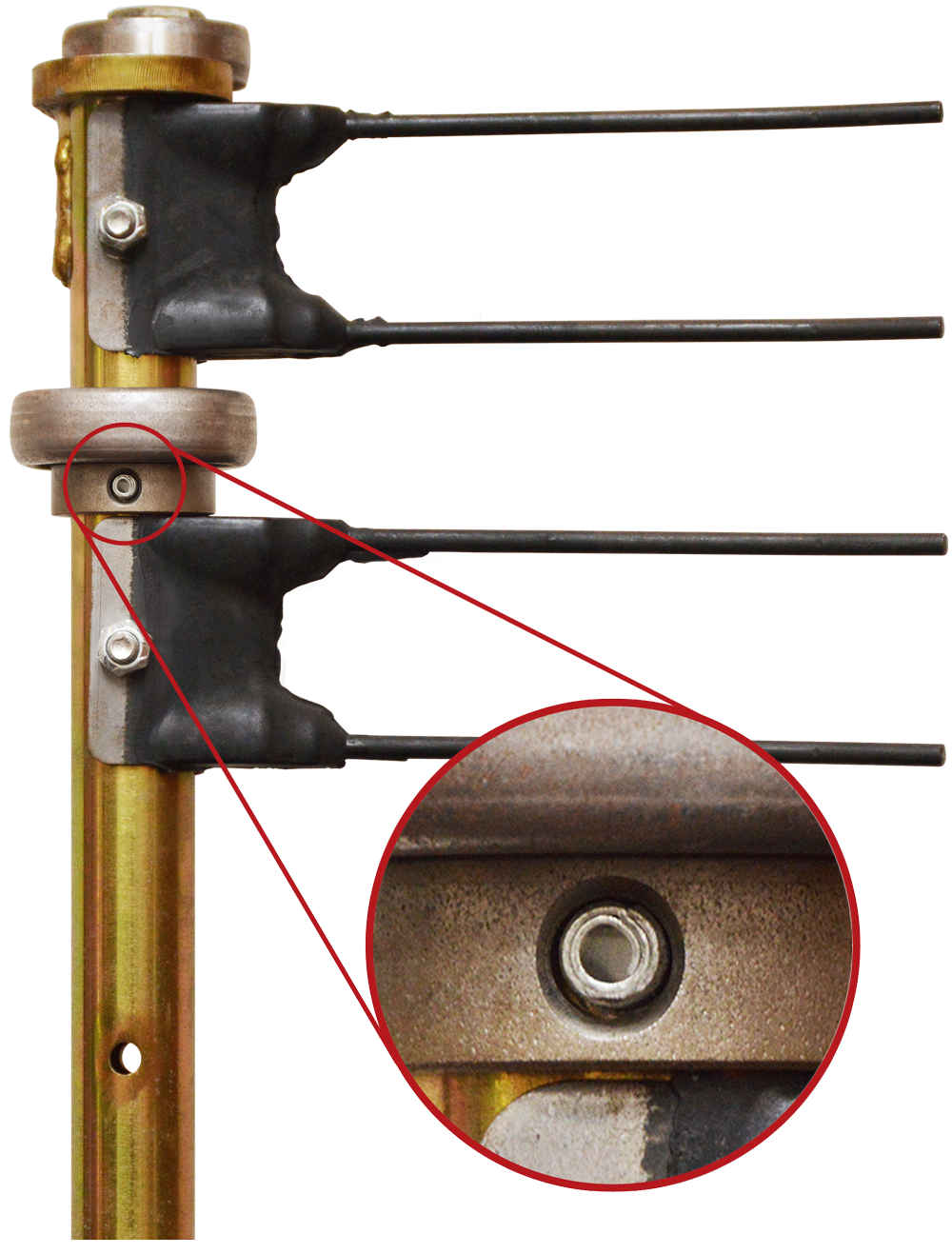

Por lo tanto, además de cambiar a un Pasador en Espiral de carga estándar (en lugar de un Pasador ranurado de servicio pesado o un Pasador en Espiral de carga pesada), SPIROL recomendó al fabricante de rastrillos para heno que cambiara los pasadores de acero de alto carbono zincados por pasadores de acero inoxidable 420 sin recubrimiento. El acero inoxidable 420 ofrece una gran resistencia a la corrosión en esta aplicación sin necesidad de recubrimientos o chapados posteriores, y el acero inoxidable 420 tiene una excelente resistencia a la fatiga en aplicaciones dinámicas.
