Conjunto de conductos eléctricos

Un fabricante OEM de componentes de conductos eléctricos de plástico moldeado instalaba anteriormente insertos de latón de diseño propio en varios de sus productos. Equipo utilizado: una soldadora ultrasónica de un solo cuerno. El operador cargaba la pieza en un nido, colocaba un inserto en el orificio y activaba la unidad. La instalación del inserto resultaba muy difícil debido al tamaño insuficiente de los orificios y a la forma poco convencional del inserto. Los resultados eran deficientes y el exceso de material fundido creaba un aspecto antiestético, además de que a menudo el inserto quedaba fuera de su ubicación. Era necesario realizar operaciones secundarias para eliminar el exceso, y un alto porcentaje de las piezas eran rechazadas. La producción era de una pieza terminada (dos insertos por pieza) por minuto, a veces más, dependiendo de la complejidad de la pieza.

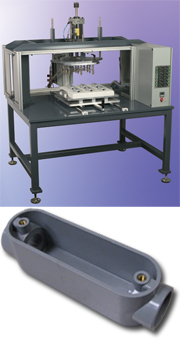

Después de revisar todo el proceso, recomendamos una solución de ensamble total, el uso de un versátil sistema de inserción térmica de tipo platina modelo PH de SPIROL, junto con un inserto de latón INS 29 de SPIROL y el tamaño de orificio adecuado. La máquina se equipó con juegos de herramentales de cambio rápido para permitir el ensamble de más de diez piezas de diferentes estilos. Cada juego de herramentales se diseñó para acomodar de tres a seis piezas, dependiendo del tamaño. Ahora, el operador puede cargar seis piezas, dos insertos por pieza, y activar la máquina. Los doce insertos se instalan simultáneamente. El método de calor conductivo, con una presión de instalación neumática constante, dio como resultado inserciones de la más alta calidad, excelente apariencia y rendimiento, sin rechazos. Este proceso produjo seis ensambles completos en el mismo tiempo que antes se tardaba en hacer uno.

Solo con esta mejora en la producción, la máquina se amortizó en menos de un año. Se pueden añadir fácilmente juegos de herramientas adicionales para adaptarse a las nuevas piezas a medida que se diseñan y comercializan.
