Canales para arnés de cables

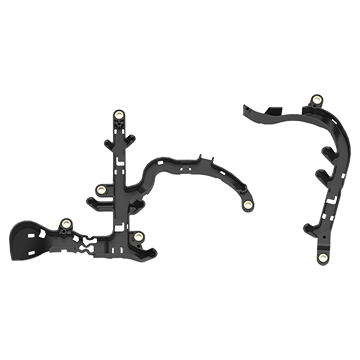

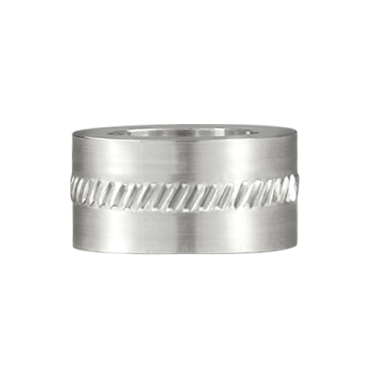

Un moldeador de plástico de canales para arneses de automóviles se enfrentaba a la tarea de instalar varios Limitadores de compresión en componentes de forma irregular. En total, había cuatro componentes diferentes, cada uno de los cuales contenía entre dos y seis Limitadores de compresión de aluminio SPIROL® serie CL6000. La forma irregular y las paredes delgadas del arnés de cableado planteaban un reto de fijación e instalación para el cliente. El arnés de cableado no solo tenía una forma irregular, sino que las alturas de instalación de los Limitadores de compresión variaban dentro de la pieza. El método de montaje anterior era manual, y el operario colocaba y martillaba cada Limitador de compresión en su sitio. El proceso manual era lento, era difícil garantizar la alineación adecuada del Limitador de compresión con el orificio y los niveles de desperdicio eran inaceptables.

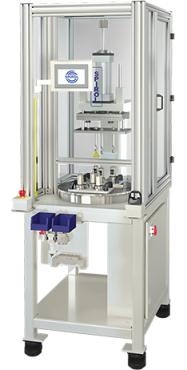

Los ingenieros de SPIROL revisaron su proceso de instalación y recomendaron la máquina de instalación de Limitadores de compresión modelo CL. El modelo CL se diseñó con múltiples cavidades de fijación. Cada cavidad aloja y sujeta de forma segura los canales del arnés a la altura y orientación adecuadas para la instalación del Limitador de compresión. El operador simplemente carga el conjunto del arnés de cableado en la ubicación adecuada de la fijación utilizando el recorte de la fijación como guía. Cada orificio de instalación se carga sobre un poste guía para garantizar la ubicación, alineación y soporte adecuados del orificio durante todo el proceso de instalación. A continuación, el operador carga manualmente un Limitador de compresión en cada poste. Una vez cargados todos los componentes, la placa de fijación se desplaza a la zona de trabajo y se bloquea en su sitio. La máquina se activa y la platina superior avanza hacia abajo, instalando simultáneamente todos los Limitadores de compresión. Tras verificar que el ciclo de instalación ha finalizado y que todos los Limitadores de compresión se detectan como instalados, la máquina se retrae, la fijación se desbloquea y se retiran los conjuntos completados.

SPIROL proporcionó la solución de ensamble completa suministrando los Limitadores de compresión y la máquina de instalación. El modelo CL aumentó significativamente la productividad, mejoró la calidad del producto y eliminó los desechos asociados al proceso de instalación manual original del cliente.
