Caja de Control del Cable (ICCB)

Un fabricante de automóviles estaba diseñando un conjunto de cables de carga en modo 2 para vehículos eléctricos. El fabricante quería una protección permanente contra el agua para la caja de control en el cable (ICCB), que facilita la comunicación segura entre el vehículo eléctrico y el puerto de carga. El equipo de diseño estaba investigando mecanismos de retención permanente para crear un sello alrededor de la junta interna que protegiera los componentes eléctricos interiores de la carcasa de plástico del ICCB. Estaban decidiendo entre utilizar adhesivos o fijaciones metálicas tradicionales.

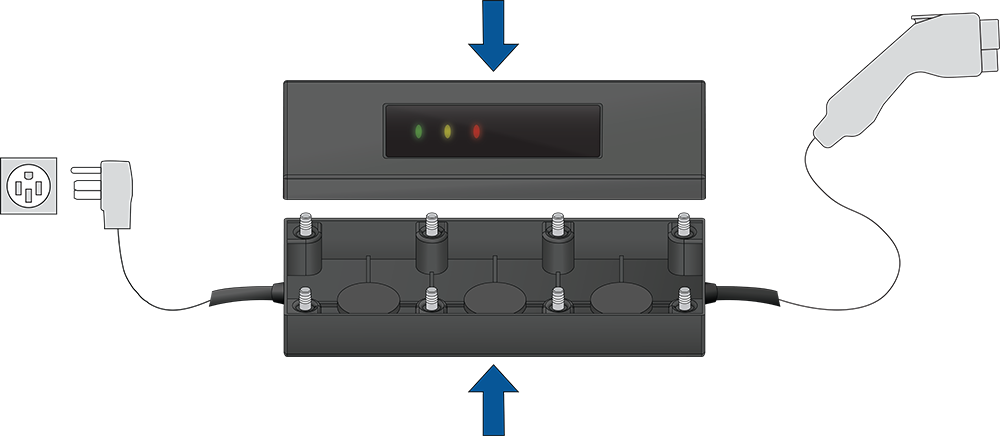

Los ingenieros de SPIROL recomendaron utilizar ocho (8) pasadores Press-N-Lok™ de la serie BP100 de SPIROL para fijar la carcasa de plástico del ICCB. Estos pasadores sólidos permanentes tienen rebabas que proporcionan una retención superior en los plásticos, y están diseñados para quedar ocultos en el producto final. Una vez extraídos del molde, los pasadores Press-N-Lok™ se instalan en dos etapas después de que el plástico se haya enfriado. En primer lugar, los pasadores se introducen a presión en una mitad de la carcasa de plástico. A continuación, la otra mitad de la carcasa se alinea con los pasadores expuestos y se encajan en su lugar. Cuando los pasadores se introducen en la carcasa, las rebabas desplazan el material plástico de la funda. Después, el plástico rellena de forma natural el espacio que ha quedado detrás de las rebabas, y fija así los pasadores.

Los pasadores Press-N-Lok™ permiten un proceso de montaje más eficiente y rentable en comparación con los adhesivos. El coste de las prensas para instalar los pasadores Press-N-Lok™ es significativamente menor que el coste de los equipos de instalación de adhesivos. Además, el montaje es más rápido y limpio con los pasadores sólidos, ya que no requieren un proceso de curado secundario como los adhesivos.

El fabricante de cables de carga recortó los costes de producción y redujo los tiempos de ciclo utilizando los pasadores Press-N-Lok™ de SPIROL en lugar de adhesivos para fijar la caja de control de plástico en el cable.
