Ventajas de los pasadores ranurados estándar de SPIROL frente a la norma ISO 8752

SPIROL fabrica dos tipos de Pasadores Elásticos Ranurados: los Pasadores Elásticos Ranurados estándar de SPIROL y los Pasadores Elásticos Ranurados ISO 8752. Los Pasadores Elásticos Ranurados estándar de SPIROL ofrecen ventajas significativas en comparación con los Pasadores Elásticos Ranurados ISO 8752, que fueron diseñados originalmente para funcionar como Dowel Bushings. Los Dowel Bushings se utilizan junto con pernos y aíslan las roscas de los pernos de los planos de corte. Por el contrario, los Pasadores Elásticos Ranurados estándar de SPIROL se diseñaron para realizar una de las siguientes funciones de fijación sin necesidad de añadir ningún otro elemento de sujeción: bisagra, alineación, retención, tope o conexión de cubo/eje. Aunque tanto los Pasadores Elásticos Ranurados estándar de SPIROL como los Pasadores Ranurados ISO 8752 pueden ser eficaces en un ensamblaje, los Pasadores Elásticos Ranurados estándar de SPIROL son más fáciles de instalar y superiores en cuanto a forma, ajuste y función.

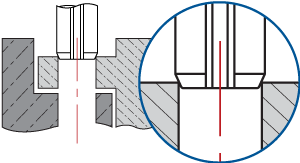

Los pasadores elásticos ranurados estándar de SPIROL especifican un diámetro de chaflán máximo para facilitar el proceso de instalación y resolver los problemas habituales que se producen al instalar pasadores elásticos ISO 8752. Por ejemplo, un pasador elástico ranurado estándar de SPIROL de ø6 mm tiene un diámetro de bisel máximo de ø5,8 mm, lo que proporciona un espacio libre de 1 mm a cada lado para facilitar la instalación en el orificio.

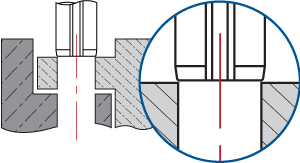

Por el contrario, dado que la norma ISO 8752 solo exige que el diámetro máximo del chaflán sea «inferior» al diámetro nominal del pasador, esto suele causar problemas de instalación. En otras palabras, el chaflán de un pasador ranurado ISO 8752 de ø6 mm solo tiene que medir menos de ø6 mm. Así, por ejemplo, un valor de ø5,99 mm sería aceptable, dejando solo 0,0005 mm a cada lado para ayudar a introducirlo en el orificio.

Los pasadores elásticos ranurados ISO 8752 son propensos a entrelazarse. La razón de esto es que los pasadores elásticos ranurados ISO 8752 tienen una anchura de ranura mayor que el espesor de la materia prima. El entrelazamiento suele causar problemas de alimentación y puede provocar paradas en la producción. Los pasadores ranurados ISO 8752 también se entrelazan durante el proceso de galvanizado y estos pasadores anidados pueden acabar uniéndose de forma permanente. En el caso de que se aflojen de nuevo durante o después del galvanizado, habrá secciones del pasador que tendrán poca o ninguna cobertura de galvanizado.

Por el contrario, los Pasadores Elásticos Ranurados de SPIROL tienen una especificación de ancho de ranura máximo inferior al espesor del material y, por lo tanto, no pueden engancharse. Por lo tanto, los Pasadores Elásticos Ranurados de SPIROL pueden alimentarse e instalarse automáticamente sin riesgo de interrupciones debido al enganche, y pueden galvanizarse sin riesgo de cobertura de galvanizado incompleta.
