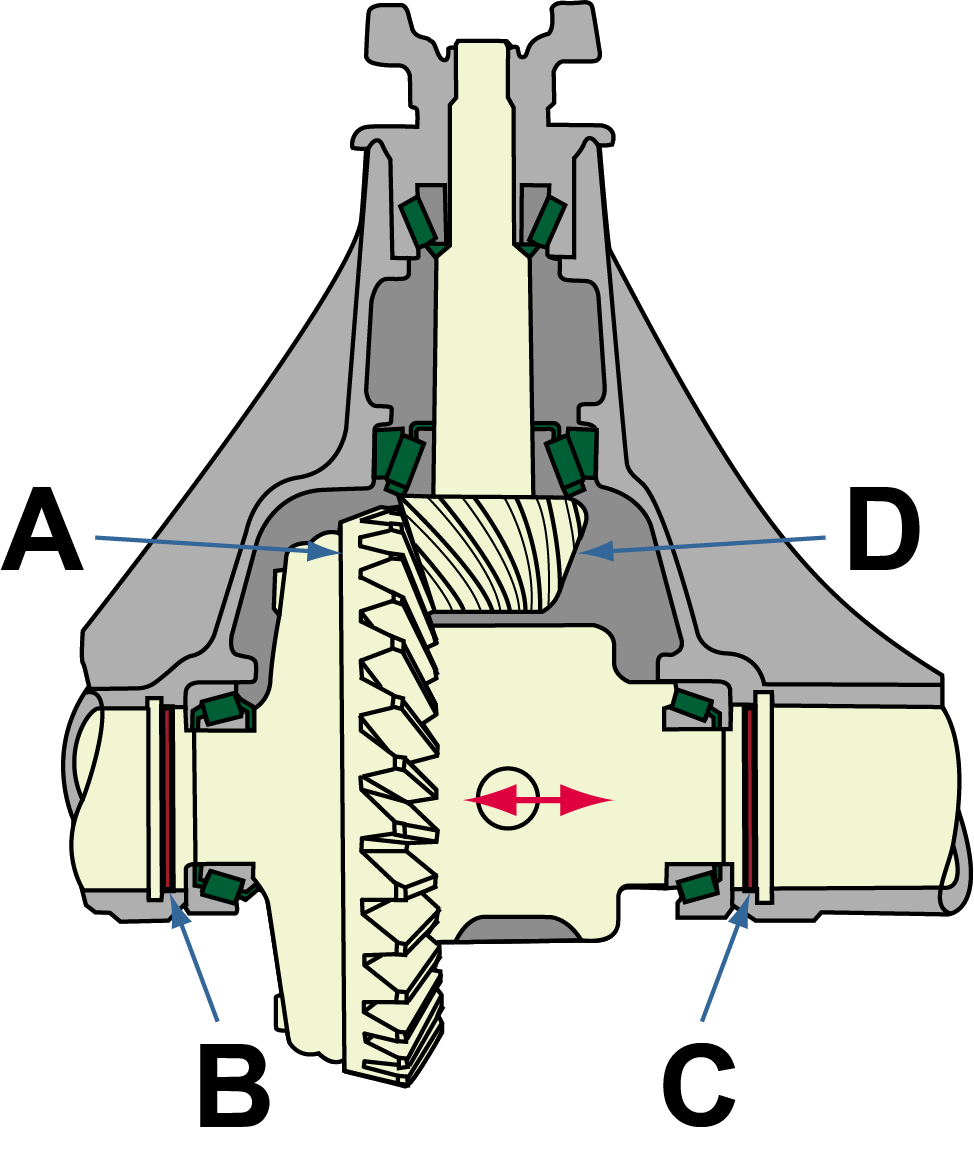

Soluciones de precarga de rodamientos ajustables

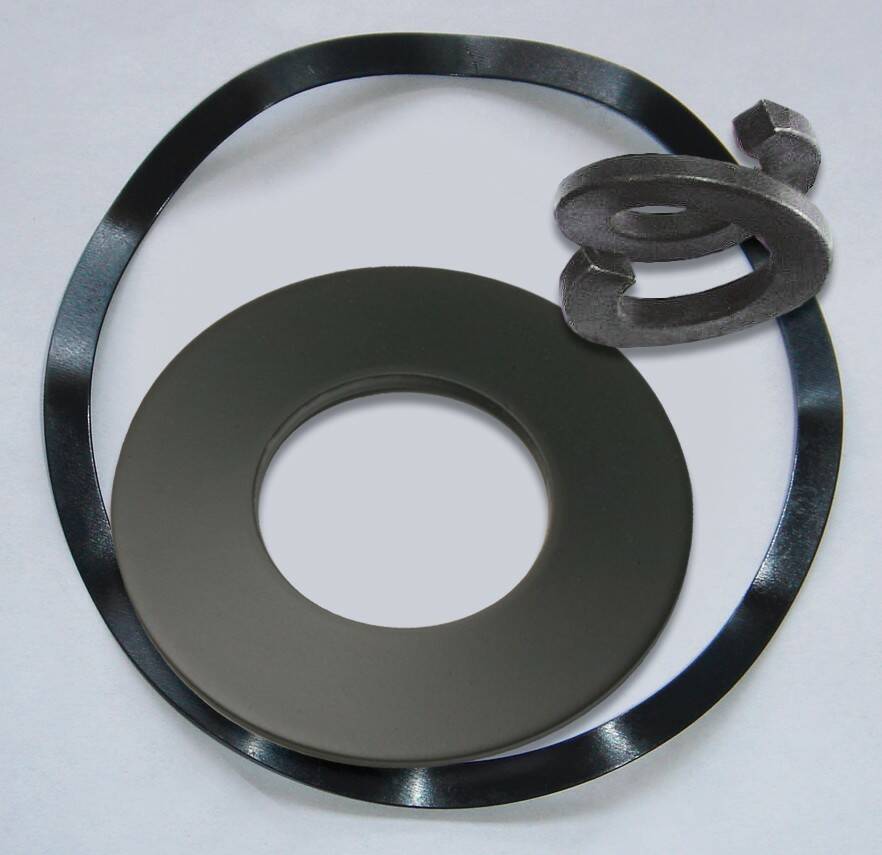

La precarga se consigue mediante un resorte y depende de la constante del resorte «K», y solo se puede ajustar sustituyendo el resorte por otro de diferente resistencia o configuración.

Ventajas: diseño sencillo y permite un pequeño rendimiento durante el impacto.

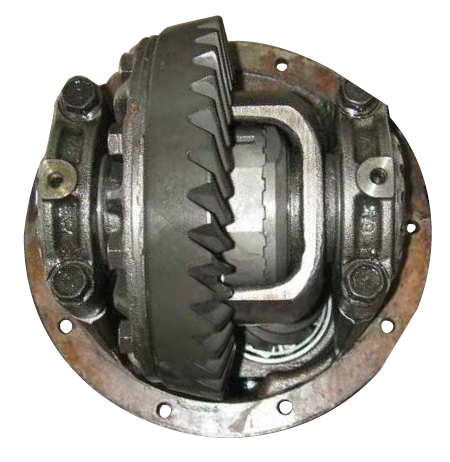

Inconvenientes: disipa la precarga a medida que el resorte se fatiga y permite un rendimiento durante el impacto que puede ser perjudicial para el conjunto (como en el caso de un conjunto de engranajes de corona y piñón). Difícil de ajustar.

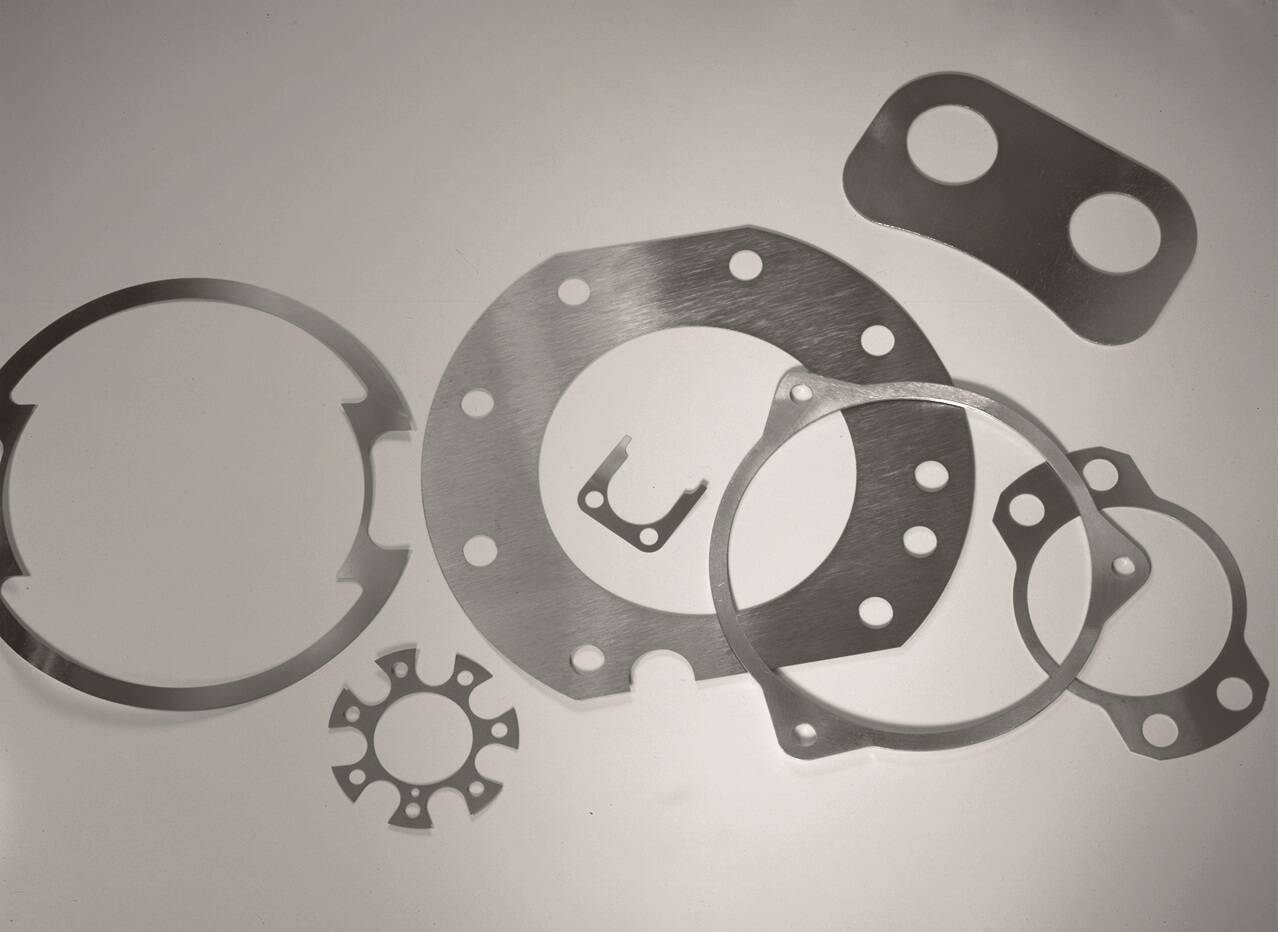

La precarga se ajusta desplazando los espacios con una laina del espesor requerido durante el ensamblaje.

Ventajas: diseño sencillo y económico, y mantiene una precarga constante entre intervalos de servicio.

Inconvenientes: requiere múltiples espesores de lainas en stock para lograr la fuerza adecuada durante el ensamble.

La precarga se consigue utilizando el mismo método que con una laina de un solo espesor, pero se utiliza un paquete de lainas de varias capas pegadas para ajustar el espesor en el punto de montaje.

Ventajas: diseño sencillo y económico, mantiene una precarga constante entre intervalos de mantenimiento y permite un mantenimiento más fácil sobre el terreno con menos piezas en stock.

Inconvenientes: a veces es difícil despegar las capas y las capas descartadas deben desecharse.

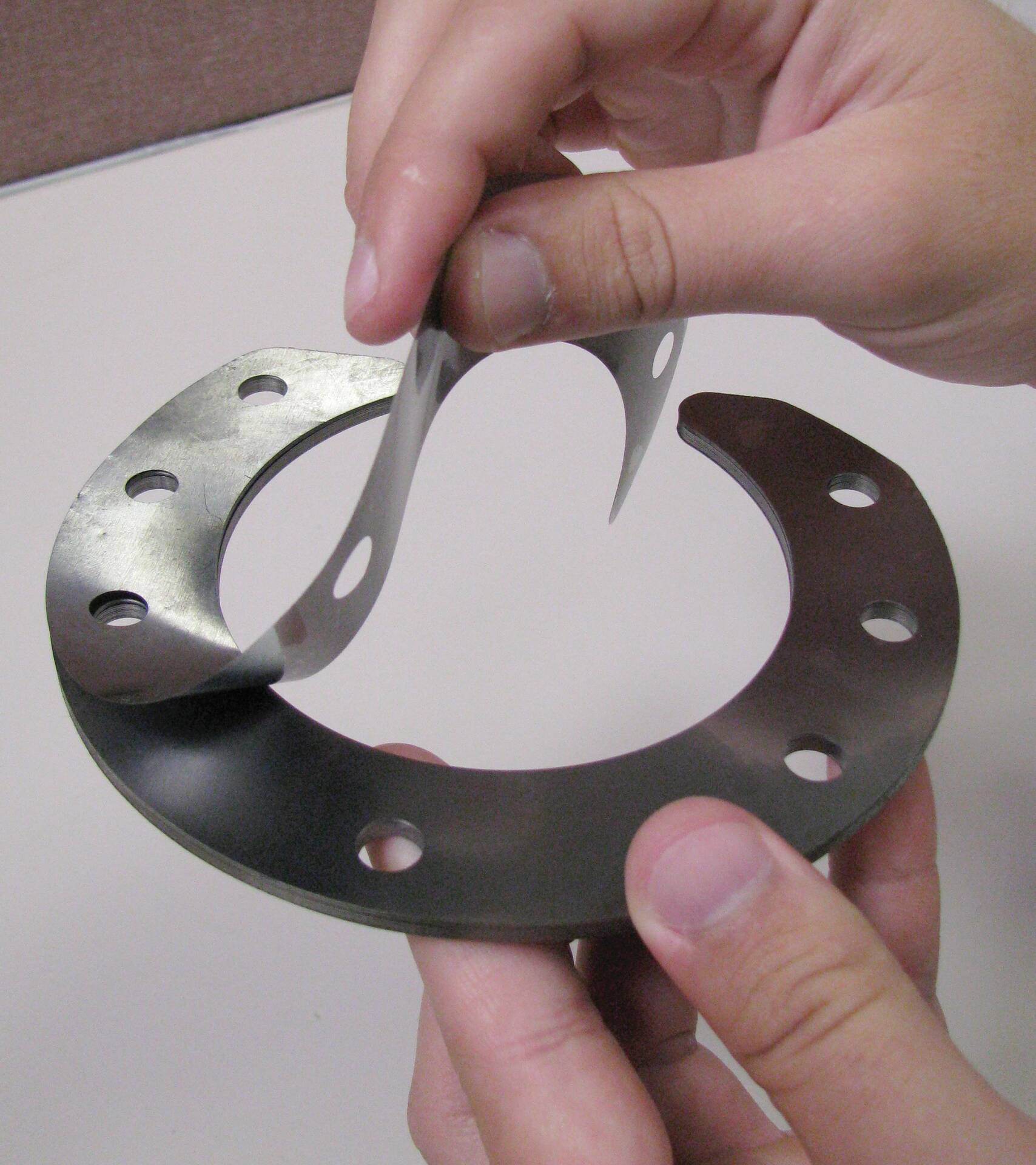

La precarga se consigue con varias capas de lainas, pero estas se mantienen unidas solo por el borde, lo que hace que despegar hasta el espesor deseado sea relativamente sencillo.

Ventajas: capas fáciles de despegar. Diseño sencillo y económico, mantiene una precarga constante entre intervalos de mantenimiento y permite un mantenimiento más sencillo sobre el terreno con menos piezas en stock. Las capas no utilizadas pueden emplearse en otro ensamble.

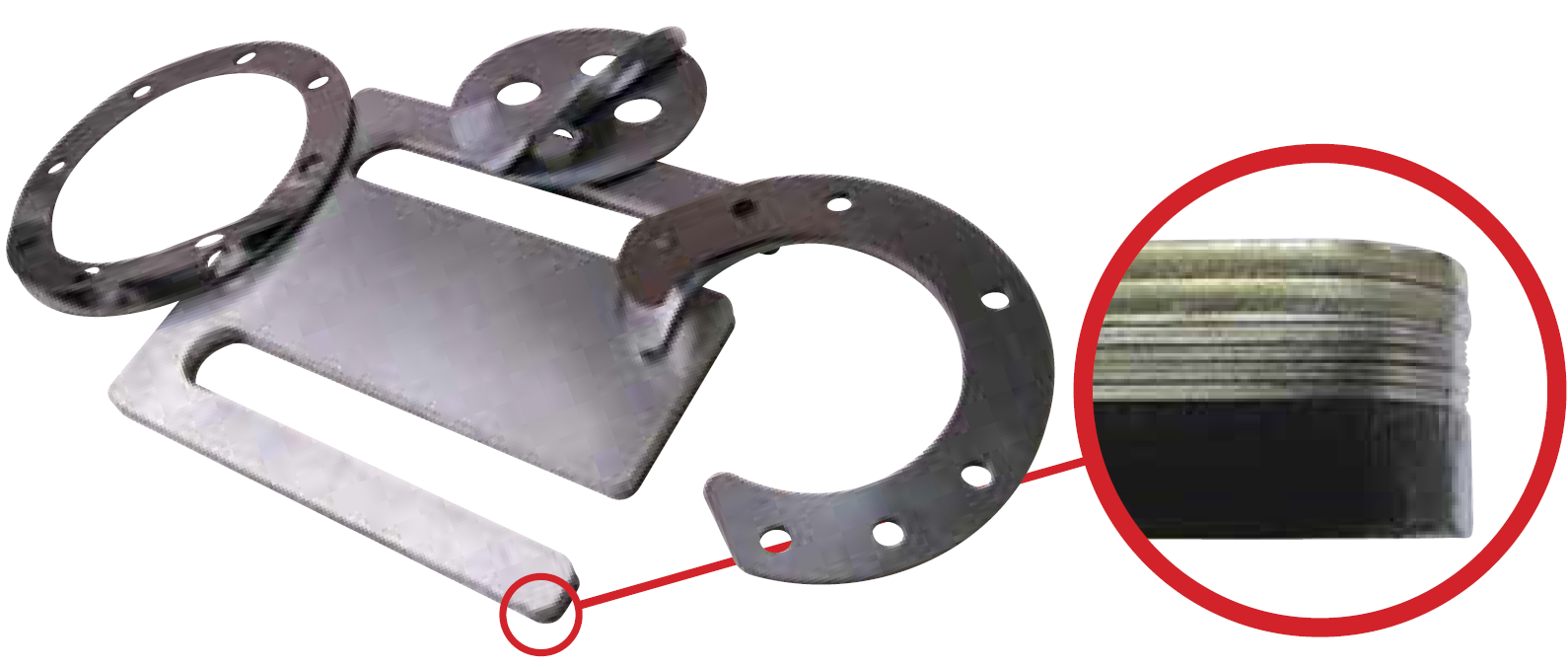

Los juegos de lainas unidas por el borde son ideales para aplicaciones de precarga de rodamientos y tienen ventajas claras sobre las lainas convencionales y laminadas. La diferencia clave entre un juego de lainas unidas por el borde y un paquete de lainas laminadas es el método de unión entre cada capa de material:

• Los paquetes de lainas laminadas se adhieren en toda la superficie entre cada capa de material y las capas se prensan entre sí para curarlas, de forma muy similar a como se fabrican los tableros aglomerados.
• Las capas de un juego de lainas unidas por el borde se prensan primero entre sí y luego se adhieren por el borde del perfil de la laina. Esto permite separar mucho más fácilmente las capas en el campo.

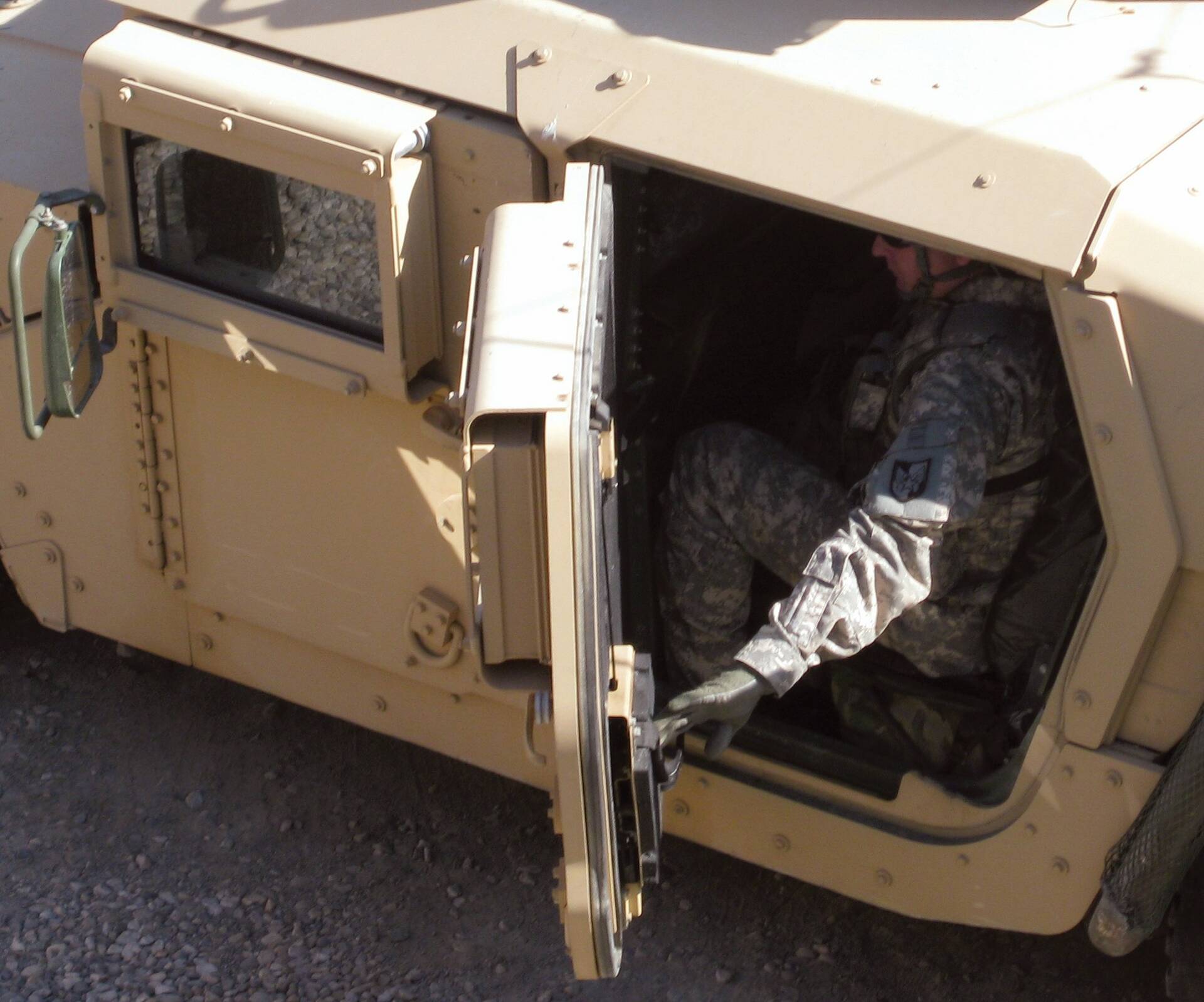

Un fabricante de vehículos militares de asalto terrestre se puso en contacto con SPIROL para que le suministrara rápidamente paquetes de lainas ajustables para espaciar las bisagras de las puertas de los vehículos blindados. El espaciado es fundamental para el proceso de soldadura, ya que proporciona un sellado adecuado y un enganche seguro de los sistemas de puertas.

El cliente diseñó un paquete de lainas ajustables basado en material de lainas adheridas a la superficie que requería 94 capas de laminados de 0,002 pulgadas de espesor. Debido al tamaño y la configuración de las piezas, los materiales adheridos a la superficie planteaban problemas en cuanto al costo, el tiempo necesario para el ajuste dimensional y el largo plazo de entrega requerido para la fabricación.

Los ingenieros de aplicaciones de SPIROL trabajaron con el cliente para determinar el ajuste necesario y desarrollaron tres propuestas de juegos de lainas unidas por el borde. El cliente evaluó las ventajas y seleccionó una propuesta que ofrecía un ajuste seguro y rápido, una reducción del 70 % en el costo y un plazo de fabricación corto. SPIROL proporcionó la solución sin costo de herramientas utilizando la tecnología de fabricación sin herramientas de SPIROL.
