PolskaLas ventajas de los limitadores de compresión con ranura CL220
Por Peter Grant, especialista en productos tubulares
En la década de 1940, el fundador de SPIROL, Herman Koehl, inventó el Pasador Elástico en Espiral para satisfacer una necesidad de la industria aeronáutica que ningún otro elemento de fijación podía cubrir. A lo largo de los años, la innovación ha seguido siendo uno de los principios fundamentales de SPIROL, y se han desarrollado continuamente nuevas líneas de productos para satisfacer las necesidades del cambiante panorama de la fabricación. Un ejemplo de ello es la proliferación de los plásticos en casi todas las industrias. A partir de la década de 1990, a medida que cada vez más productos metálicos se convertían en plásticos para reducir el peso y el costo, los fabricantes necesitaban un método para proteger los componentes plásticos de las cargas de compresión resultantes del apriete de los pernos. Por este motivo, SPIROL introdujo en la industria la primera línea estándar de limitadores de compresión. Básicamente, los limitadores de compresión proporcionan un «refuerzo puntual» del metal dentro ensamble plástico en las zonas de alta tensión donde se acoplan los componentes. Los limitadores de compresión de SPIROL están diseñados para permitir que un perno se apriete con torque recomendado y garantizar que la unión permanezca intacta durante toda la vida útil del ensamble.
SPIROL ofrece una gama de limitadores de compresión tanto moldeados como maquinados, incluyendo diseños con Ranura, moldeados, ovalados y de pared sólida para satisfacer requisitos técnicos y comerciales específicos. La última serie que se ha incorporado a la amplia oferta de productos de SPIROL es la serie CL220 de limitadores de compresión.

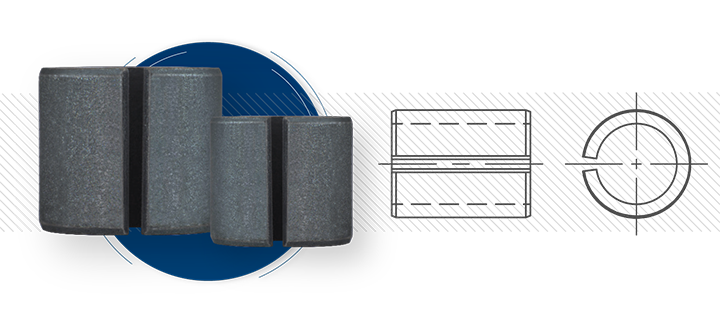

Equipado con una Ranura, un diámetro flexible y un chaflán de entrada en ambos extremos, el limitador CL220 está diseñado para ser simplemente presionado en un orificio de plástico una vez completado el proceso de moldeo. En comparación con otros limitadores de compresión, el limitador de compresión CL220 presenta características distintivas que proporcionan ventajas sustanciales:
- El diámetro flexible se adapta a amplias tolerancias de orificio, y el espacio está diseñado de tal manera que las piezas no se entrelazan en estado libre, lo que permite una alimentación e instalación automáticas sin problemas.
- El limitador de la serie CL220 se diseñó con un gran diámetro interior (DI) después de la inserción para compensar la desalineación. Una vez instalado, el CL220 proporciona un espacio libre mínimo de 1 mm alrededor del diámetro del perno (Figura 1). Esto le da al perno espacio para desplazarse dentro del DI del limitador de compresión y alinearse con precisión con el orificio de acoplamiento cuando hay un desplazamiento.
- La serie CL220 tiene un acabado ArmorGalv®, un recubrimiento de difusión térmica de aleación de zinc con dos selladores que proporciona más de 1000 horas de protección contra la niebla salina. Este nivel de resistencia a la corrosión ofrece una ventaja neta en la mayoría de las aplicaciones, pero es invaluable en aplicaciones al aire libre, como las agrícolas, automotrices/EV, estructurales, etc. ArmorGalv® es también uno de los recubrimientos más amigables con el medio ambiente dentro de la industria.
Figura 1
Espacio libre mínimo de 1 mm alrededor del diámetro del perno
La serie de limitadores de compresión CL220 también ofrece ventajas comerciales. Los limitadores de compresión con Ranura CL220 de tamaño estándar se envían desde el almacén, se pueden fabricar rápidamente longitudes intermedias, más largas y cortas, y el diseño estandarizado garantiza un producto fiable y de alta calidad.
La línea estándar CL220 de limitadores de compresión admite pernos M4, M5, M6, M8, M10 y M12 con una clasificación de perno «Clase 8.8» o «Grado 5» y se ofrece en cualquier longitud entre 4 mm y 50 mm.

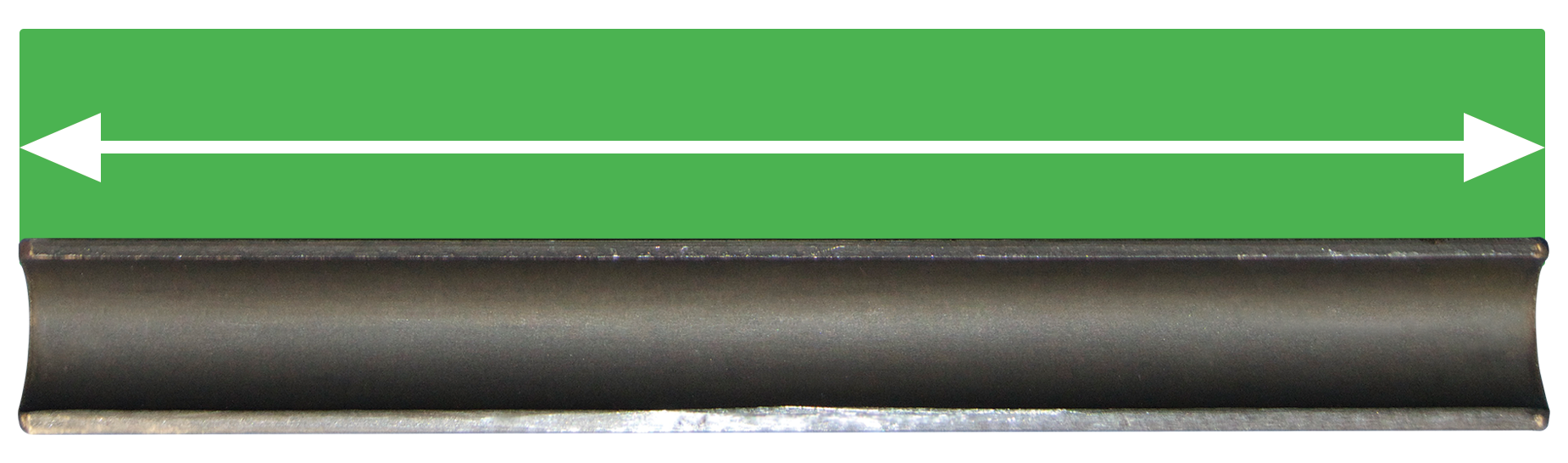

Figura 2
Recubrimiento ArmorGalv®: recubrimiento completo del diámetro interior

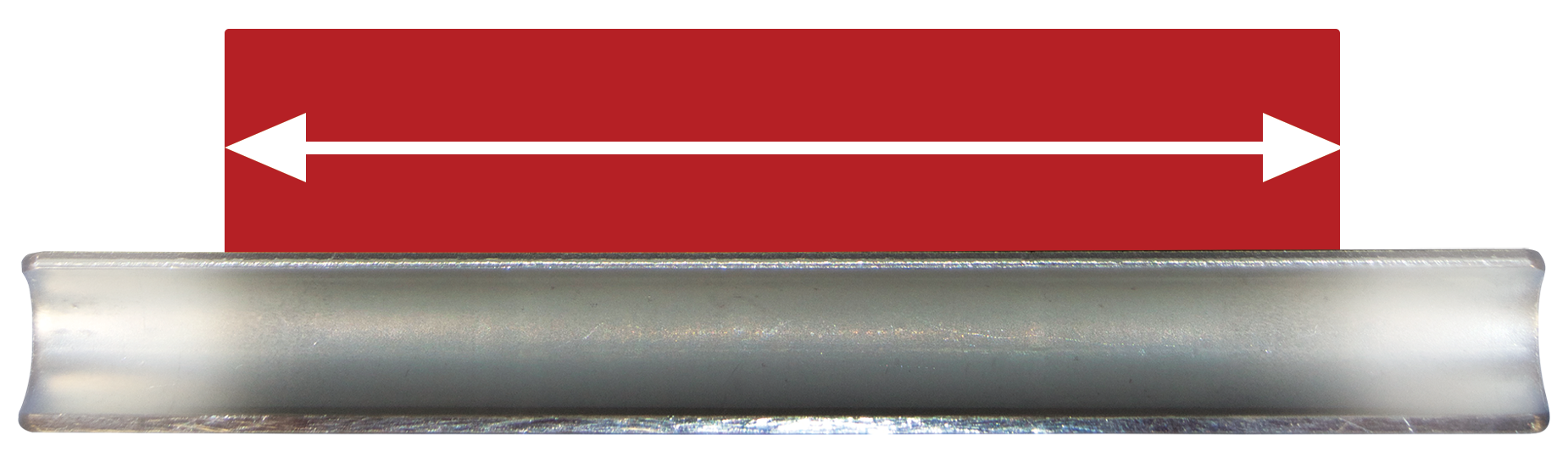

Figura 3
Zinc electrochapado: recubrimiento incompleto del diámetro interior
