La importancia del mandril de inserción al instalar Pasadores Elásticos en Espiral

Al instalar Pasadores Elásticos en Espiral, es importante que la herramienta de instalación, a menudo denominada «mandril», sea lo suficientemente grande como para cubrir todo el extremo del Pasador en Espiral. El mandril debe tener un tamaño tal que empuje las cinco espirales simultáneamente durante todo el proceso de instalación. De lo contrario, será difícil, si no imposible, instalar correctamente el pasador en el ensamble.

Si el mandril es demasiado pequeño, las espirales internas empujarán a través del centro del pasador creando un efecto «telescópico» y empujarán hacia fuera el extremo posterior del Pasador en Espiral. A veces, los usuarios se refieren a esto como el «desenrollado» del pasador. Es importante señalar que es imposible que los pasadores se «desenrollen» si se utiliza el casquillo de inserción adecuado. Una consecuencia de empujar las espirales internas es el aumento de la fuerza de inserción, y si el casquillo es demasiado pequeño, el Pasador en Espiral no podrá flexionarse para adaptarse al diámetro del orificio, ya que el casquillo quedará encajado en el diámetro interior del pasador.

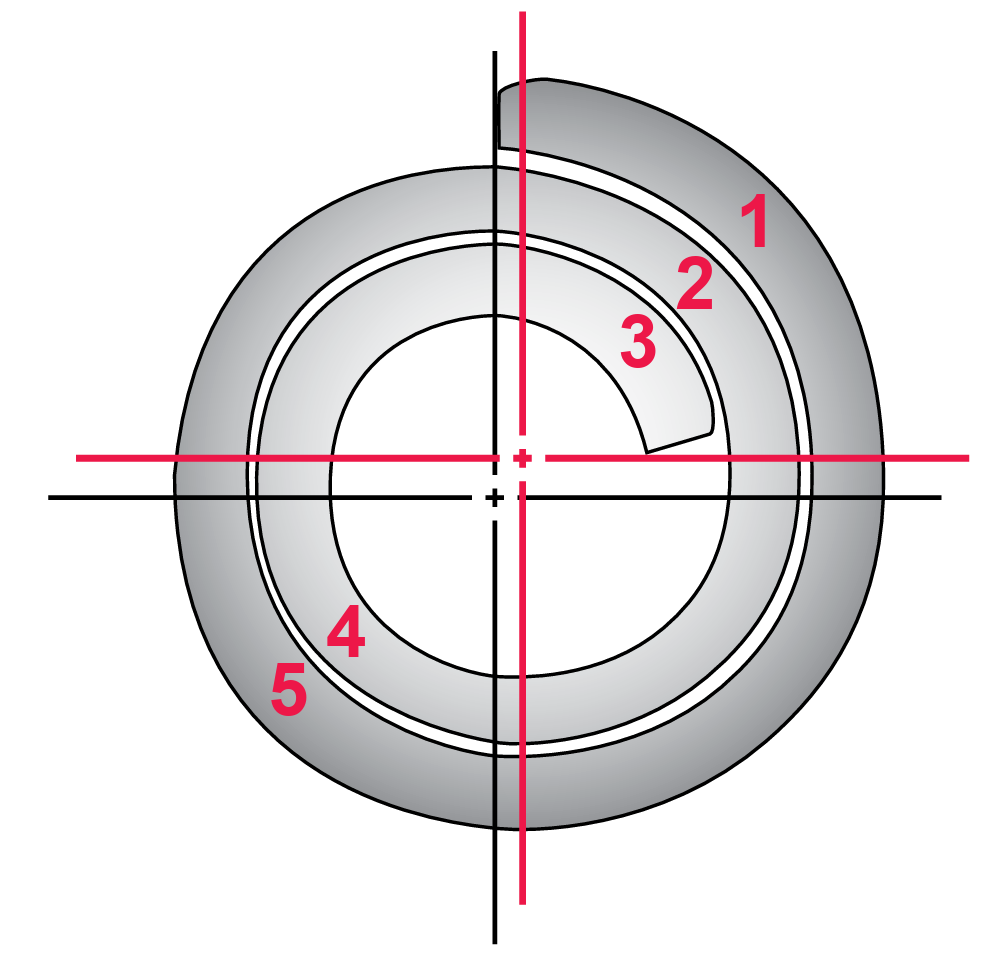

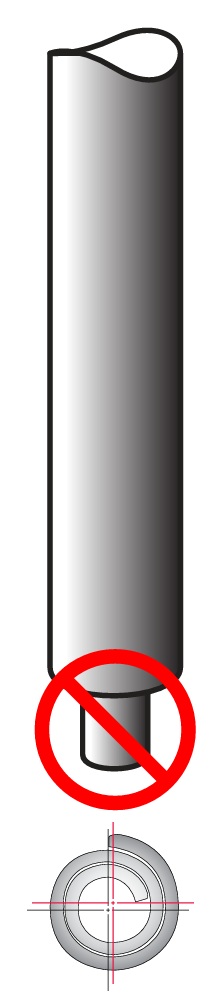

En ocasiones, alguna empresa desarrolla una pluma de inserción con un extremo escalonado que se ajusta al diámetro interior del Pasador en Espiral para «ayudar a alinear el pasador con el orificio» (Figura 1). Este escenario plantea dos problemas. El primero es que el centro real del Pasador en Espiral no se encuentra en el centro del diámetro interior (Figura 2). Por lo tanto, el efecto de introducir algo en el diámetro interior del pasador es que, en realidad, lo descentrará del orificio. El segundo problema es que la punta del extremo de la herramienta de instalación puede impedir que el pasador se colapse al insertarlo en el orificio. Esto puede aumentar significativamente las fuerzas de inserción y, si la punta es lo suficientemente grande, impedir la inserción completa del pasador en el orificio. En algunos casos, el casquillo puede romperse y atascarse en el diámetro interior del pasador, lo que provoca tiempos de inactividad en la línea de montaje.

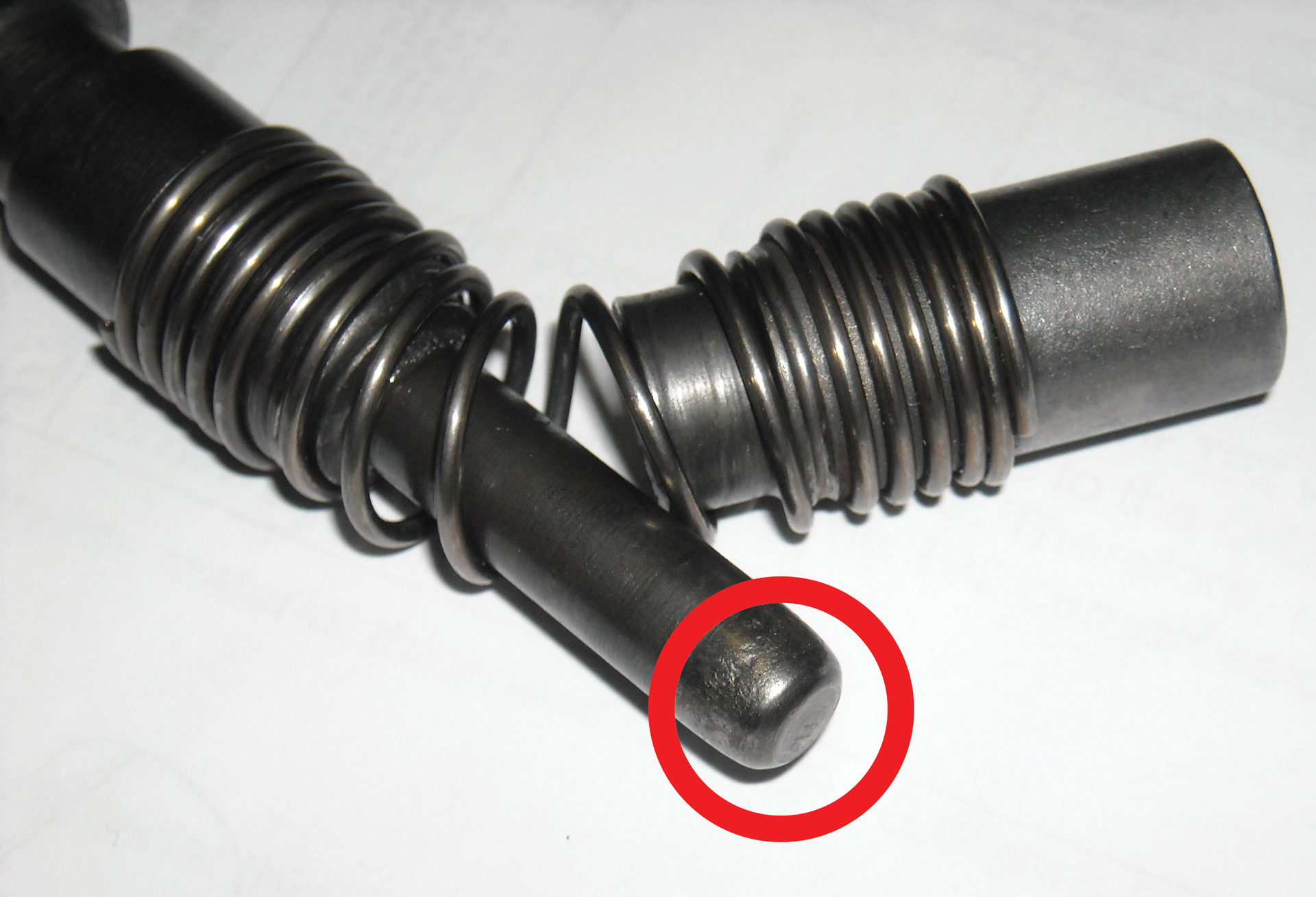

Otro problema común es cuando una empresa sigue utilizando un casquillo de inserción desgastado. Con el tiempo, el extremo del casquillo de inserción se romperá. Observe en la Figura 3 que la punta de la herramienta, marcada con un círculo rojo, está desgastada y los bordes están suavizados. En algún momento, el extremo del manguito será demasiado pequeño y no cubrirá todo el extremo del Pasador en Espiral. Como se ha descrito anteriormente, el manguito presionará las espirales internas del Pasador en Espiral y surgirán problemas de inserción.

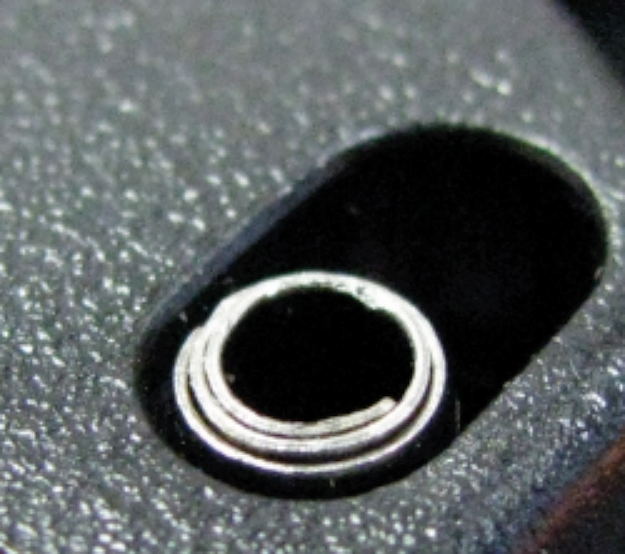

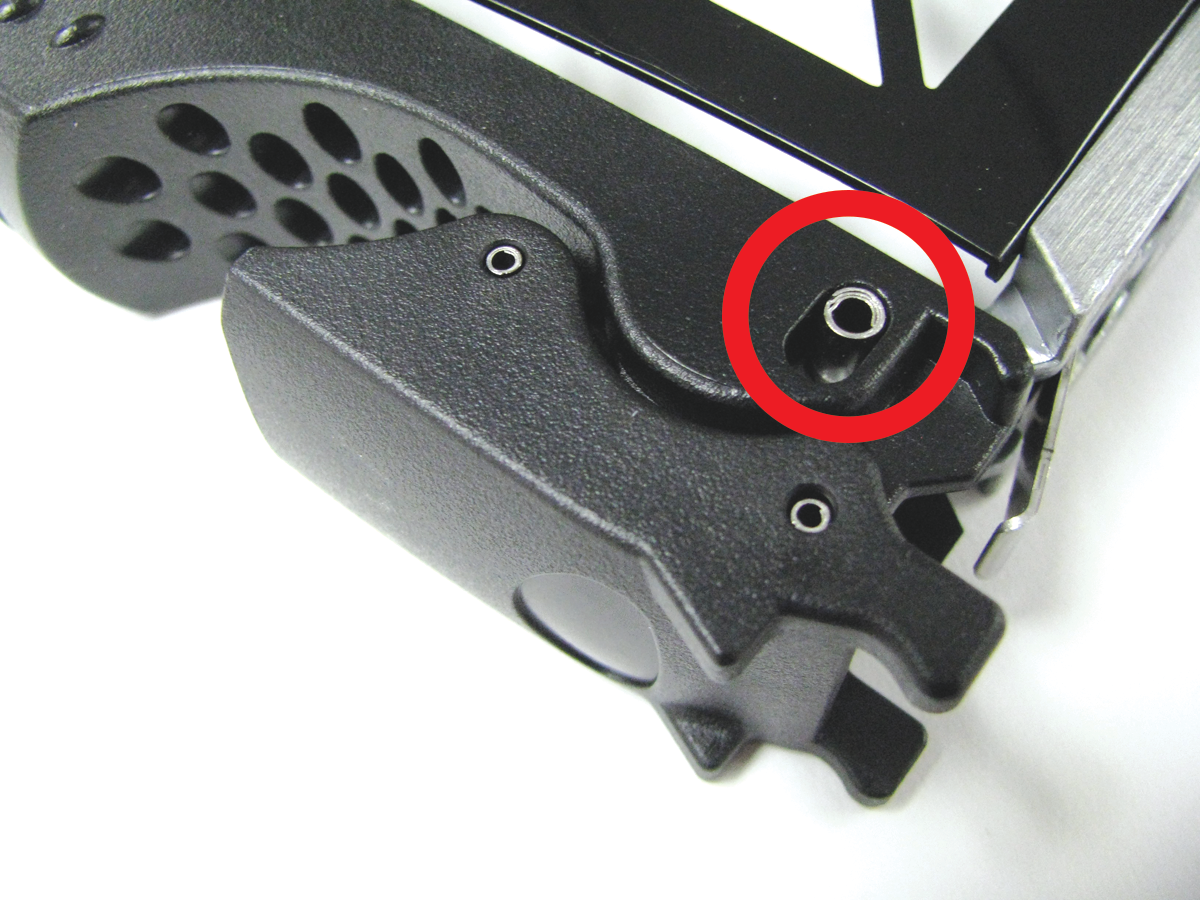

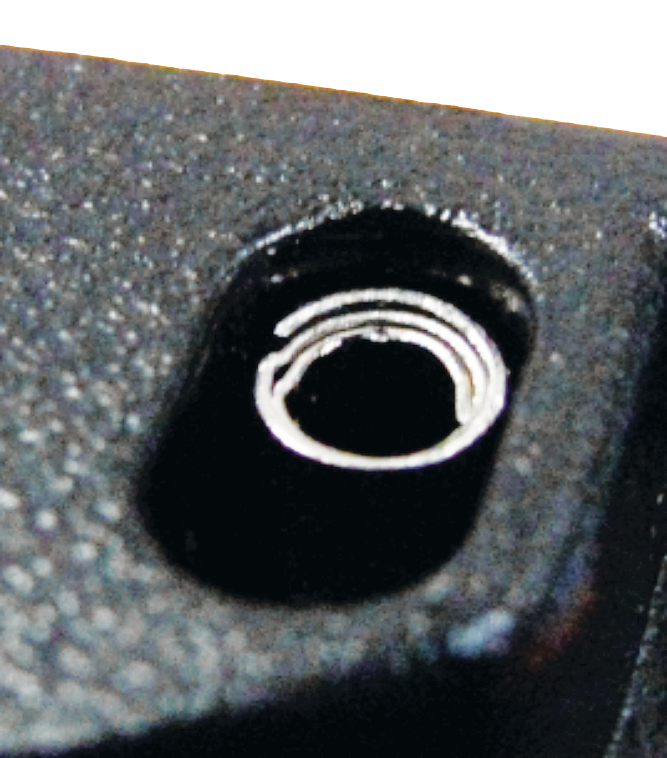

A continuación se muestra lo que le sucedió a un fabricante de conjuntos de clips eyectores cuando la herramienta de instalación que utilizaba su subcontratista no era lo suficientemente grande como para cubrir todo el extremo del Pasador en Espiral. El resultado fue que la herramienta de inserción (mandril) terminó presionando las espirales internas del Pasador en Espiral y provocó que el pasador se «desenrollara». Esto aumentó drásticamente la fuerza de inserción y, en ocasiones, impidió que el pasador se instalara completamente en el conjunto.
