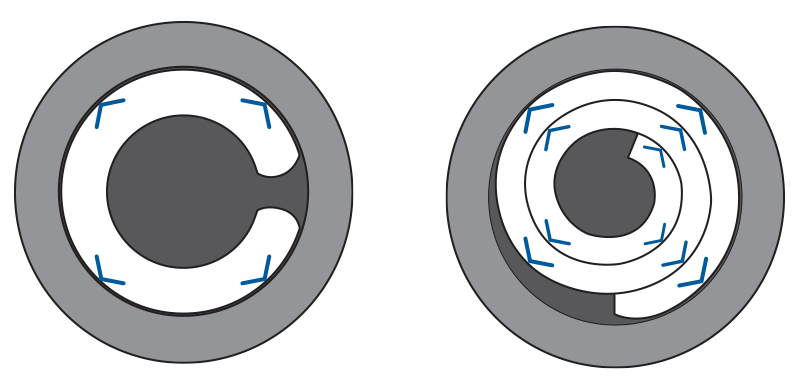

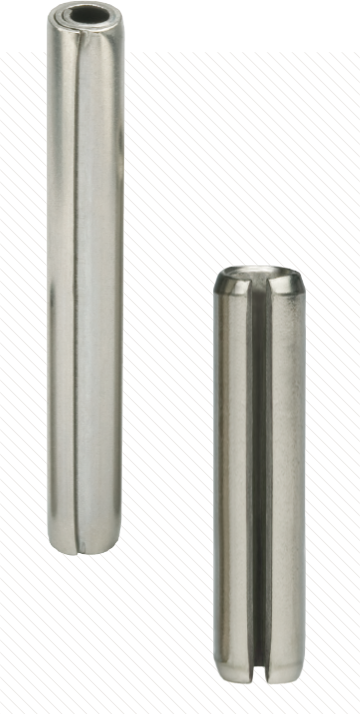

La Diferencia Entre Pasadores Elásticos en Espiral y Pasadores Elásticos Ranurados

Un Pasador Elástico, también conocido como Pasador de Tensión o Pasador Rolado, es un elemento de fijación mecánico que se utiliza para unir dos o más piezas de un ensamble. Los Pasadores Elásticos son piezas huecas con forma de tubo diseñadas para ser más grandes que el orificio y están fabricados con diversos tipos de acero flexible u otros materiales.

La principal diferencia entre un Pasador Elástico y un Pasador Sólido clásico es que su rigidez radial es significativamente menor que la del material receptor. Los Pasadores Sólidos pueden tener una superficie lisa e ininterrumpida (como los bujes) o pueden diseñarse con características de retención, como ranuras, estrías o rebordes. Los Pasadores Sólidos se retienen normalmente desplazando o deformando el material receptor. Sin embargo, en los casos en que el pasador está rectificado con precisión y el orificio está escariado con precisión, el ajuste de un Pasador Sólido Rectificado puede controlarse con mucha precisión entre un ligero juego y una pequeña interferencia que no provocará el desplazamiento del material ni del pasador ni del material receptor. No obstante, el rectificado y escariado de precisión tanto del pasador como del orificio hacen que esta opción de fijación sea una de las más costosas.

Por otro lado, la flexibilidad del Pasador Elástico le permite absorber una tolerancia de orificio mucho mayor que los Pasadores Sólidos rígidos. Esto hace que la preparación del orificio sea menos tediosa y menos costosa, lo que se traduce en un menor costo total de fabricación. La rigidez comparativamente menor también aporta otra ventaja: los Pasadores Elásticos no dañan el orificio de alojamiento (cuando se seleccionan correctamente), hasta tal punto que se pueden reparar sin necesidad de volver a mecanizar las piezas.

Hay dos tipos básicos de Pasadores Elásticos: Pasadores Elásticos Ranurados y Pasadores Elásticos en Espiral.

Un Pasador Elástico Ranurado se caracteriza por su sección transversal en forma de C y una ranura paralela a su eje. Aunque se desconoce su origen exacto, han aparecido como concepto en dispositivos mecánicos a lo largo de la historia moderna. Con el tiempo, a través de diversas normas industriales, se han convertido en lo que se utiliza comúnmente hoy en día en muchos tipos de aplicaciones diferentes. Existen varias normas industriales activas, pero cuatro (4) prevalecen y representan la mayor parte de la demanda de Pasadores Ranurados: ASME B18.8.2, ASME B18.8.4M, ISO 8752 e ISO 13337.

Un Pasador Elástico en Espiral se reconoce por su sección transversal de 2¼ espiras. La historia del Pasador en Espiral es mucho más clara. Fue inventado en 1948 por Herman Koehl, fundador de SPIROL, específicamente como solución para una aplicación con vibraciones intensas y cargas dinámicas: el rotor de un motor a reacción. A diferencia de otros elementos de fijación tradicionales, como las tuercas y los pernos, que tienden a aflojarse bajo vibraciones severas, o los Pasadores Sólidos rígidos, que transmiten las cargas dinámicas a la pared del orificio y comprometen la retención del pasador, el Sr. Koehl diseñó un pasador lo suficientemente resistente como para soportar las fuerzas generadas durante el uso, pero también lo suficientemente flexible como para absorberlas y preservar la integridad del material del orificio y mantener intacto el ensamble. El Pasador Elástico en Espiral está disponible en tres versiones diferentes para ofrecer una combinación óptima de resistencia y flexibilidad que se adapta a diferentes tipos de aplicaciones y materiales de alojamiento. Las normas industriales más comunes para los Pasadores en Espiral son ISO 8750, ISO 8748, ISO 8751 y ASME B18.8.2 y ASME B18.8.3M. Estas normas no difieren mucho entre sí y se consideran prácticamente equivalentes.

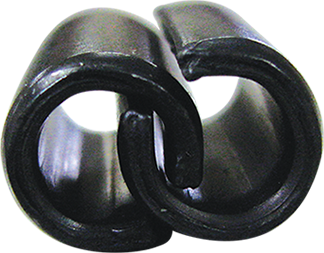

Otro elemento diferenciador clave es el diseño del borde donde termina la banda de acero. En los Pasadores Ranurados, este es la ranura. En algunas configuraciones, la ranura tiene el mismo ancho que el espesor de la banda (ISO 8752), lo que significa que los pasadores pueden entrelazarse o encajarse entre sí, como se muestra en la Figura 2. Este tipo de Pasadores Ranurados deben evitarse en líneas de montaje altamente automatizadas, ya que pueden provocar atascos en los equipos de alimentación.

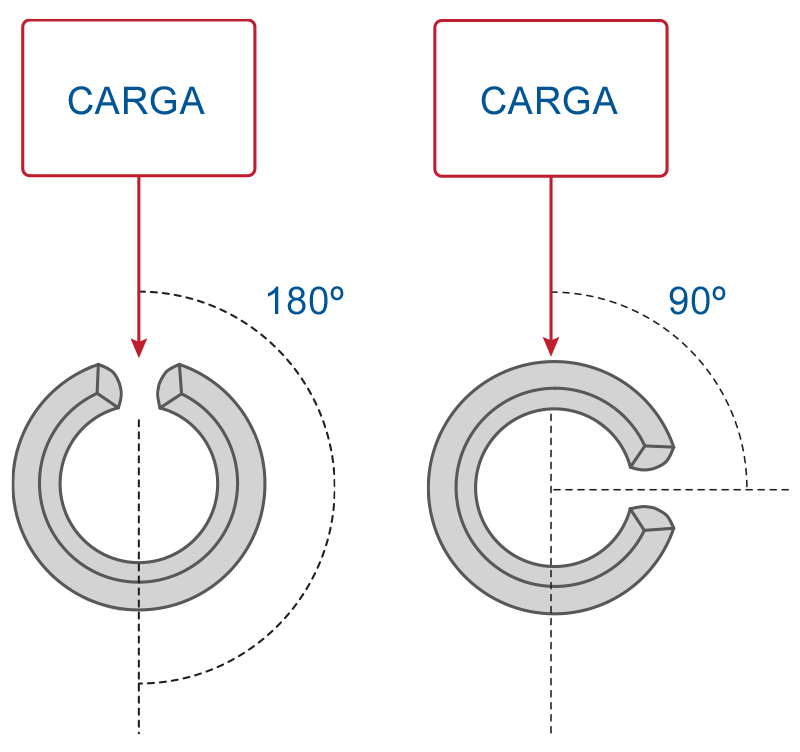

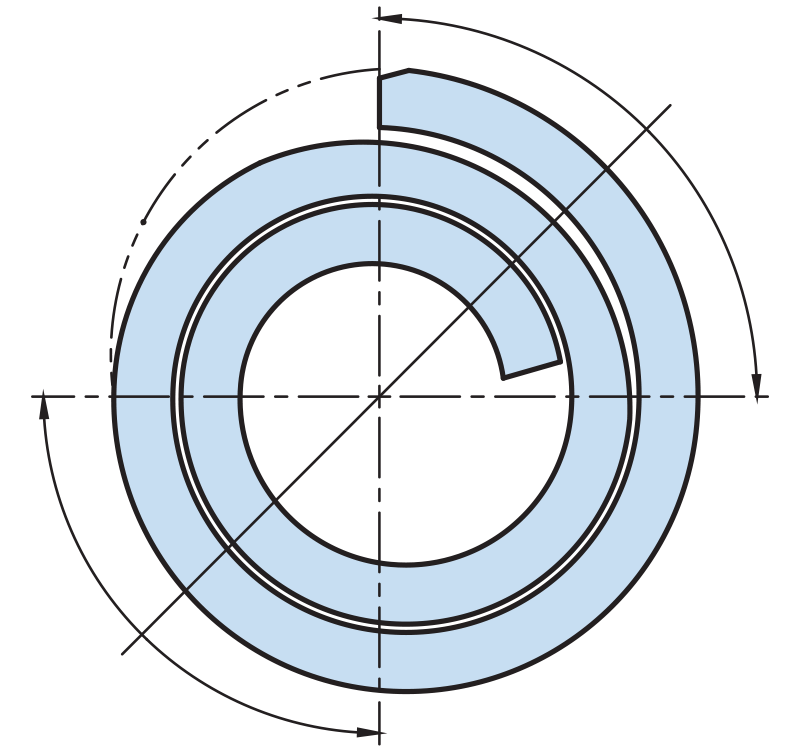

Un Pasador en Espiral, con múltiples vueltas de material, tiene una unión lisa en lugar de una ranura abierta (Figura 3). La sección transversal cerrada no solo evita que se entrelacen o se encajen, sino que también proporciona una superficie lisa para la rotación, lo que resulta especialmente útil en aplicaciones de bisagras. Otra ventaja de tener una sección transversal más uniforme es que la resistencia de un Pasador en Espiral no depende de la orientación. Este no es el caso de los Pasadores Ranurados en forma de C, cuya resistencia al corte puede variar aproximadamente un 5 %, a favor de la carga alineada con la ranura (0° o 180° (Figura 4)).
