PolskaLa diferencia entre los Resortes de Platillo y las arandelas Belleville
por Ken Hagan, presidente de división

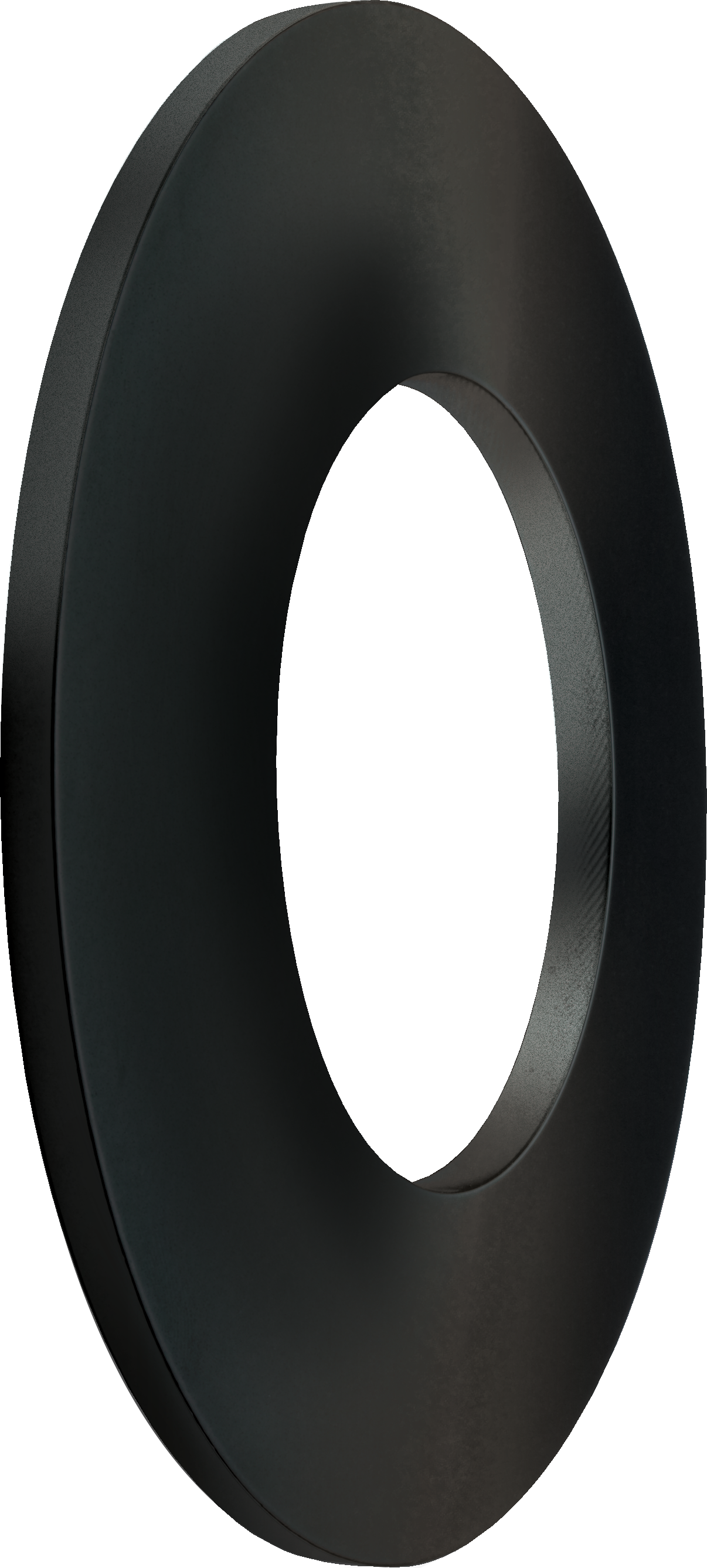

Los Resortes de Platillo y las arandelas Belleville son arandelas elásticas de forma cónica, fabricadas normalmente con acero para resortes y diseñadas para soportar cargas axiales. Ambos pueden proporcionar un mayor grado de fuerza en un área relativamente compacta en comparación con los resortes helicoidales o los resortes ondulados. Aunque los términos «Resortes de Platillo» y «arandelas Belleville» se utilizan a menudo de forma intercambiable, existen algunas diferencias técnicas, de diseño y de aplicación entre ambos productos:
|
DIFERENCIAS TÉCNICAS ENTRE LOS RESORTES DE PLATILLO Y LAS ARANDELAS BELLEVILLE |
||
|
|
Resortes de Platillo |
Arandelas Belleville |
|
Aplicaciones típicas |
Precarga, carga dinámica/ciclos, vida útil predecible importante |
Aplicaciones estáticas |
|
Materiales típicos |
Acero con alto contenido de carbono < 1,25 mm, |
Acero con alto contenido de carbono |
|
Espesor |
0,2 mm - 14 mm |
Suelen ser más gruesas para un diámetro exterior determinado |
|
Unidades estándar |
Métrico |
Imperial/métrico |
|
Requisitos de fuerza |
Curvas de fuerza/deflexión especificadas |
Se puede especificar la fuerza/par estáticos o no especificar ninguna fuerza |
|
Regidos por normas internacionales |
DIN EN 16983 y 16984 |
DIN 6796 |

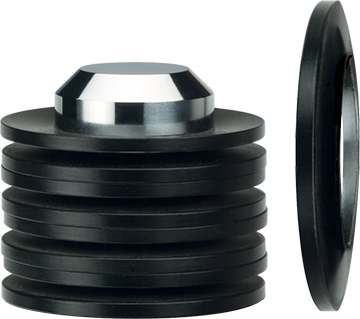

Las arandelas Belleville se utilizan principalmente en aplicaciones de alta resistencia fijadas con un perno donde la carga se considera estática. Los Resortes de Platillo pueden someterse a cargas estáticas de forma continua o intermitente, o a cargas dinámicas de forma continua. A diferencia de las arandelas Belleville, los Resortes de Platillo están diseñados específicamente para proporcionar una relación fuerza-recorrido repetible y tienen una vida útil larga y predecible en aplicaciones dinámicas o cíclicas. Los Resortes de Platillo se encuentran comúnmente en una variedad de aplicaciones, incluyendo controles y reguladores de presión, sistemas de frenos de vehículos, válvulas, amortiguadores, embragues, conjuntos de fricción y juntas donde se producen ciclos térmicos/de peso. Los Resortes de Platillo se pueden utilizar como pieza única o combinarse en diferentes configuraciones en pilas para lograr el rendimiento deseado de fuerza-deflexión.
En la norma DIN EN 16983 (antes DIN 2093) se encuentra disponible una lista definida de tamaños estándar de Resortes de Platillo y las características de carga y deflexión asociadas.
Seleccionar la configuración más adecuada de Resortes de Platillo o pilas de Platillos puede resultar complicado. Se recomienda que los diseñadores colaboren con expertos en ingeniería de aplicaciones de Resortes de Platillo para determinar el Resorte de Platillo óptimo para una aplicación concreta.
Para obtener información sobre la vida útil de los Resortes de Platillo, lea el informe técnico de SPIROL:
Cómo calcular la vida útil estimada de los Resortes de Platillo
Artículo escrito originalmente por Nicholas Bunt
