PolskaEl Diseño Unico del Pasador en Espiral Hace de el una Fijacion Perfecta para Bisagras
por Michael J. Pasko, Ingeniero de aplicaciones
Los pasadores elásticos en espiral están fabricados con una ranura que es mucho mejor para las aplicaciones de tipo bisagras que la ranura estándar de los pasadores convencionales. (Figuras 1 y 2)
Este corte es inherente a los pasadores en espiral, porque se enrollan con más de una envoltura de material. El rango de carga del pasador en espiral define el espesor del material y la configuración de la espiral, pero todos los pasadores en espiral poseen una ranura.
Algunos suponen que la unión del pasador en espiral se eleva por encima de su cuerpo. En nuestro caso, el labio del pasador en espiral es en realidad “escondido” o “enrollado” para asegurar que el pasador se mantiene cilíndrico. Además, el labio se diseña con un borde biselado para permitir la transición en la zona vacía. De hecho, una característica de un pasador en espiral correctamente enrollado es que el diámetro del pasador en el labio es igual o menor que el diámetro adyacente al labio. Esto evita, durante la instalación, que el borde del pasador cizallé la pared del agujero.
El ensamble de plástico de un sistema de cierre de una ventana de 4x4 muestra una forma básica de instalación de pasadores en espiral. El pasador se ajusta en el agujero en el que está instalado y la zona vacía es visible como un pequeño espacio entre el pasador y el agujero adyacente al labio.
Figura 1
A la izquierda, los pasadores ranurados tienen una forma de “C”. A la derecha, los pasadores elásticos en espiral tienen 2 1/4 vueltas en espiral.
Figura 2
La ranura del pasador ranurado se cierra cuando se instala en un agujero.
Figura 3
El labio del pasador elástico en espiral se diseña con un borde biselado para permitir la transición en la zona vacía.(A). Esta característica de diseño evita,durante la instalación, que el borde del pasador cizallé la pared del agujero. (B).

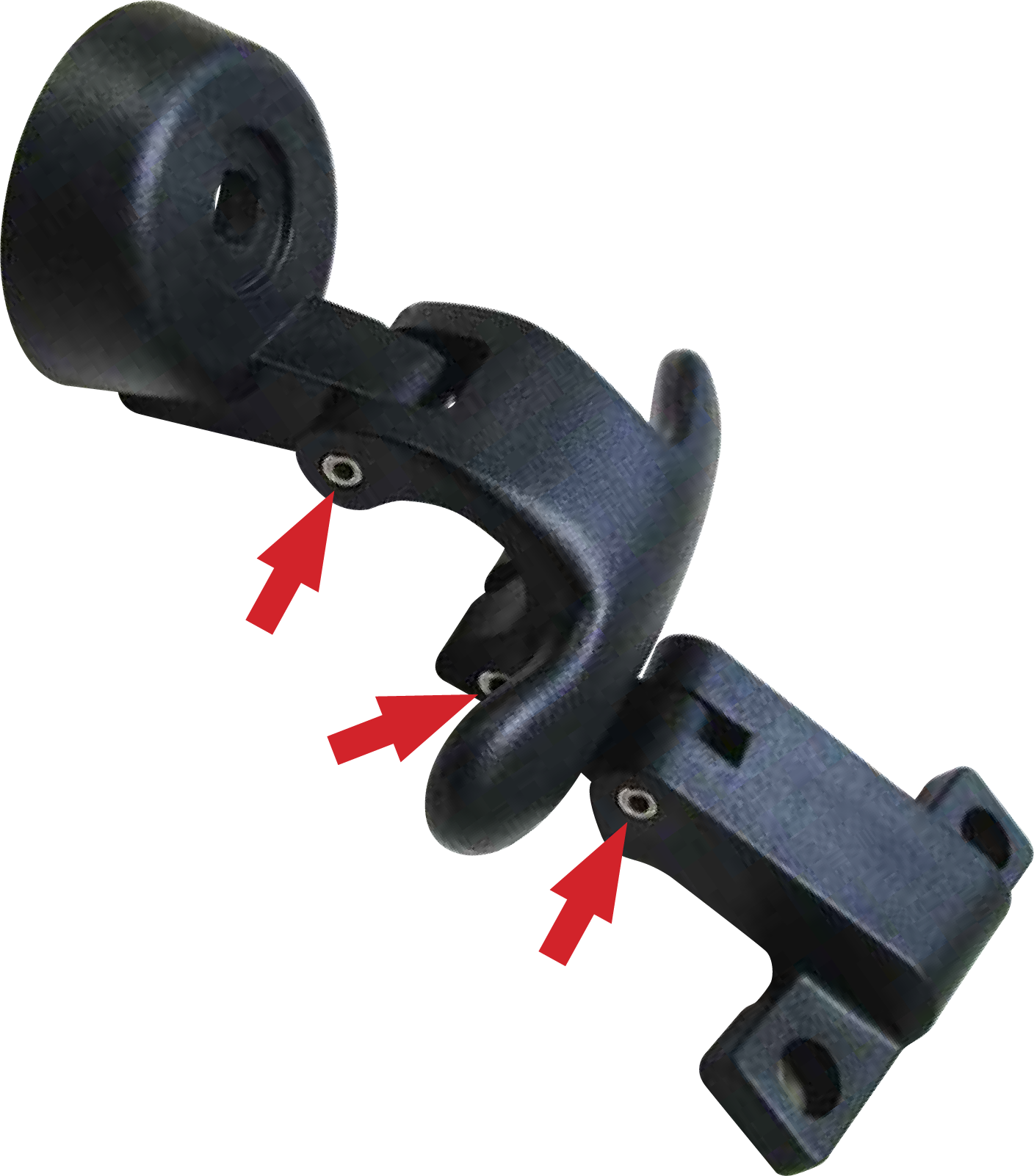

Figura 4
Este conjunto de cierre de la ventana trasera utiliza tres pasadores elásticos en espiral como bisagras.

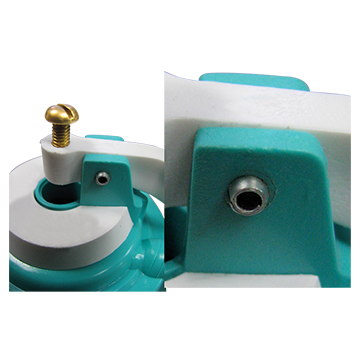

Figura 5
Los pasadores elásticos en espiral se utilizan a menudo como bisagras en los productos de consumo duradero como se demuestra en este conjunto del f lotador de inodoro.
Un gran porcentaje de los pasadores en espiral se utiliza en bisagras y la configuración única de este labio es esencial para su funcionamiento correcto. Así, cuando se utilizan en agujeros circulares, la juntura no debe tener absolutamente ningún impacto sobre el rendimiento del ensamble.
El labio escondido del pasador en espiral permite en la mayoría de los ensambles, una rotación eje/bisagra libre. En la mayoría de las situaciones en que el labio es problemático, es típicamente el resultado de un método de instalación inadecuado. Si se aplica una fuerza de compresión excesiva a una parte del pasador y no en la otra, puede ocurrir una deformación del labio. Esto ocurre algunas veces cuando los ensambles son diseñados de tal manera que no soportan adecuadamente el pasador. De manera similar, los pasadores pueden ser dañados durante la instalación y esto puede conducir a la deformación en el labio. Las razones más frecuentes son: una técnica de instalación, un equipamiento inadecuado, el estado del agujero o un material inadecuado para los pasadores. Los diseñadores han utilizado pasadores en espiral o ranurados en ensambles en los que una palanca debe moverse axialmente mientras que el pasador gira. La geometría de estos componentes hace que a veces cuelguen del labio.
Los ingenieros de aplicaciones de SPIROL revisan los requisitos especificos de su aplicación y le recomiendan la mejor opción de ensamble.
