Cómo las pilas de Resortes de Platillo preensamblados ayudan a los fabricantes a ahorrar tiempo, dinero y garantizar la calidad

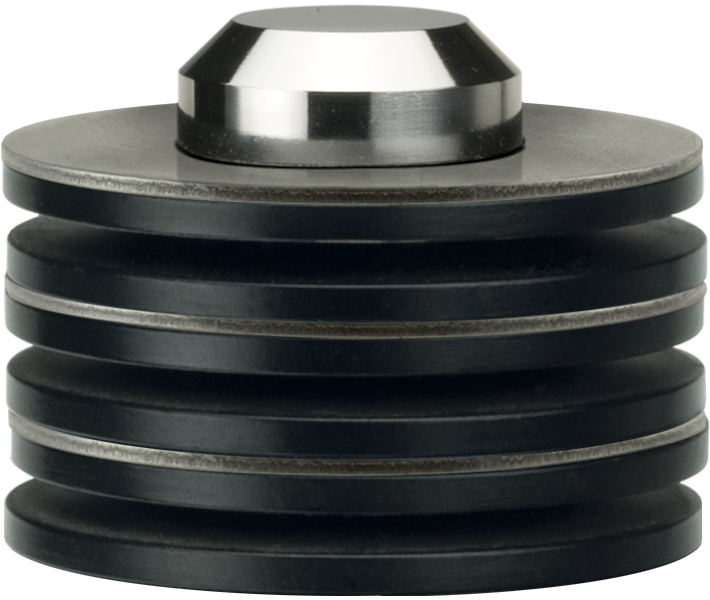

El diámetro exterior del resorte de platillo dentro de la pila suele variar entre 8 mm y 200 mm.  Algunas pilas de Resortes de platillo pueden contener Arandelas de Empuje para mayor estabilidad (Figura 2). Los Resortes de Platillo apilados en paralelo se lubrican a menudo para reducir la fricción entre las superficies de los Discos individuales y frenar la acumulación de calor que, de otro modo, podría ser perjudicial para el rendimiento de la Pila de Discos dentro del conjunto.  Dadas todas las variables que pueden intervenir en el diseño de un apilamiento de resortes de platillo, no existe una regla universal sobre cómo construir un apilamiento.

Cuando el diseño de un apilamiento de resortes de platillo está finalizado y listo para la producción, comienzan los pasos de creación del apilamiento para el conjunto. Es en esta fase cuando hay que tomar decisiones importantes:

• ¿Dónde adquirir los resortes de platillo y las arandelas Belleville?
• ¿Qué tamaño de resortes de platillo se van a utilizar, qué configuración deben tener los resortes de platillo y cómo afectará esto al tiempo de producción necesario para construir cada pila?
• Si la pila de discos requiere lubricación, ¿qué lubricante se utilizará y cuál es el mejor método para aplicar el lubricante de forma uniforme en cada resorte de platillo?
• ¿Quién construirá las pilas de discos?
• ¿Cómo entrenar a los montadores para que coloquen cada resorte de platillo siempre en la orientación correcta?
• ¿Es necesario construir una plantilla para facilitar el montaje de las pilas de resortes de platillo?
• ¿Cómo se comprueba la calidad de cada pila de resortes de platillo para garantizar que se ha construido correctamente?

Estas cuestiones deben tenerse en cuenta desde el principio, ya que algunos apilamientos de resortes de platillo requieren empleados técnicamente calificados para construirlos, mientras que otros son más sencillos. Si falta un resorte de platillo en una pila o se coloca con una orientación incorrecta, el rendimiento de la pila de muelles de platillo, así como el ciclo de vida del producto en el que se utiliza, se verán afectados. Lo mismo ocurre con los lubricantes utilizados entre cada Resorte de platillo apilado en paralelo. Una lubricación excesiva o insuficiente puede tener un efecto drástico en la fricción. Cualquiera de estos errores puede acortar la vida útil del resorte de platillo apilado y tener un impacto catastrófico en el conjunto en el que se utiliza.

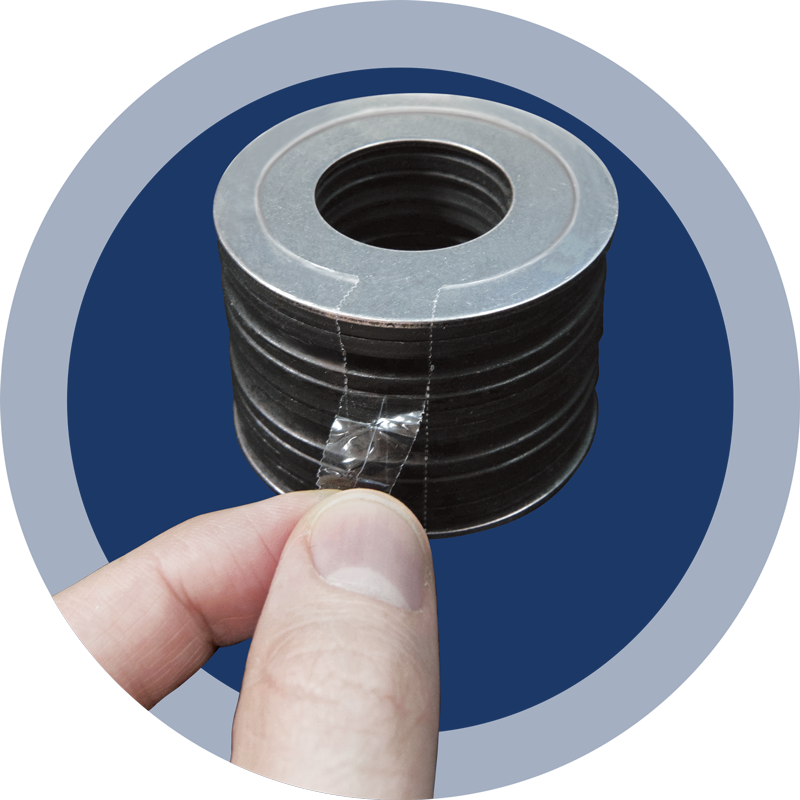

Una alternativa a la compra de resortes de platillo individuales y su apilamiento en la propia empresa es que los fabricantes adquieran pilas de resortes de platillo preensamblados (figura 1). Una ventaja adicional es comprar a un fabricante de resortes de platillo que utilice la automatización para clasificar, lubricar, ensamblar, empacar, inspeccionar y enviar pilas de resortes de platillo preensamblados.

• Se elimina el tiempo requerido para construir la pila de platillos.
• Se logra una lubricación consistente entre los Resortes de platillo - sin derrames.
• Se elimina la necesidad de una amplia formación sobre cómo montar correctamente el apilamiento de resortes de platillo.
• Se elimina la necesidad de diseñar y construir una plantilla de montaje.
• Se elimina la necesidad de comprobar la calidad y los errores de cada configuración de la pila.
• Se reduce significativamente el tiempo necesario para completar el proceso de montaje, ya que cada apilamiento de muelles en disco es ahora simplemente una unidad que se coloca en su sitio.

El proceso de compra también se simplifica, ya que las pilas de resortes de platillo se piden como una sola unidad (completa), en lugar de pedir cada resorte de platillo por separado. El embalaje personalizado permite el envío sin problemas de los conjuntos de resortes de platillo sin tener que preocuparse de que se desmonten durante el proceso de transporte.  Cuando sea necesario, las pilas de resortes de platillo pueden extraerse del inventario como una unidad completa y enviarse a la planta de producción o a las operaciones de campo.  Además de proporcionar un transporte y almacenamiento sin problemas, el robusto embalaje está equipado con características que facilitan su extracción una vez que el apilamiento de resortes de platillo está colocado en el conjunto.

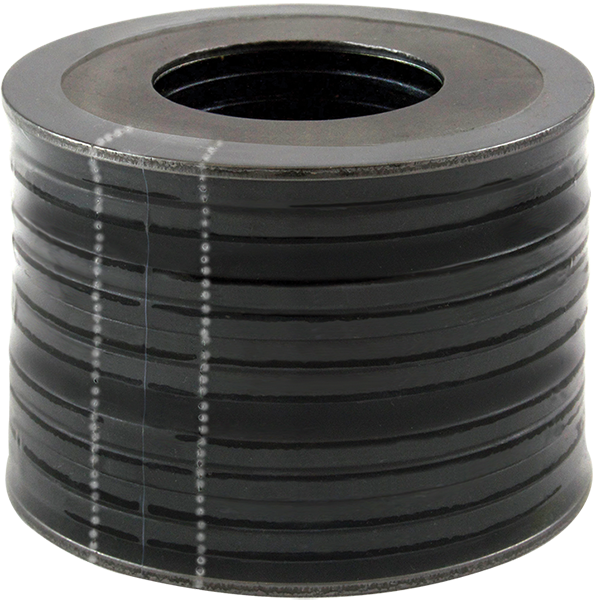

Cuando los fabricantes utilizan pilas de resortes de platillo preensamblados (figura 3) en lugar de comprar resortes de platillo individuales y apilarlos internamente, pueden ahorrar fácilmente tiempo y dinero al tiempo que garantizan la calidad de su ensamblaje final.
