PolskaCómo extraer un pasador elástico en espiral
Por Christie Jones, vicepresidenta de Marketing
A diferencia de los pasadores sólidos que dañan inmediatamente el orificio tras la instalación, los pasadores elásticos en espiral son elementos de ensamble útiles y pueden extraerse sin dañar los componentes que albergarán el pasador (si se realiza de forma adecuada). Sin embargo, el nivel de dificultad de la extracción de pasadores varía significativamente en función del tipo de orificio. Los pasadores en espiral en orificios estándar se extraen de forma simple y rápida. Por el contrario, las opciones para extraer pasadores en espiral de orificios ciegos son muy limitadas.
El Pasador en Espiral está disponible para tres cargas, ligera, estándar y alta

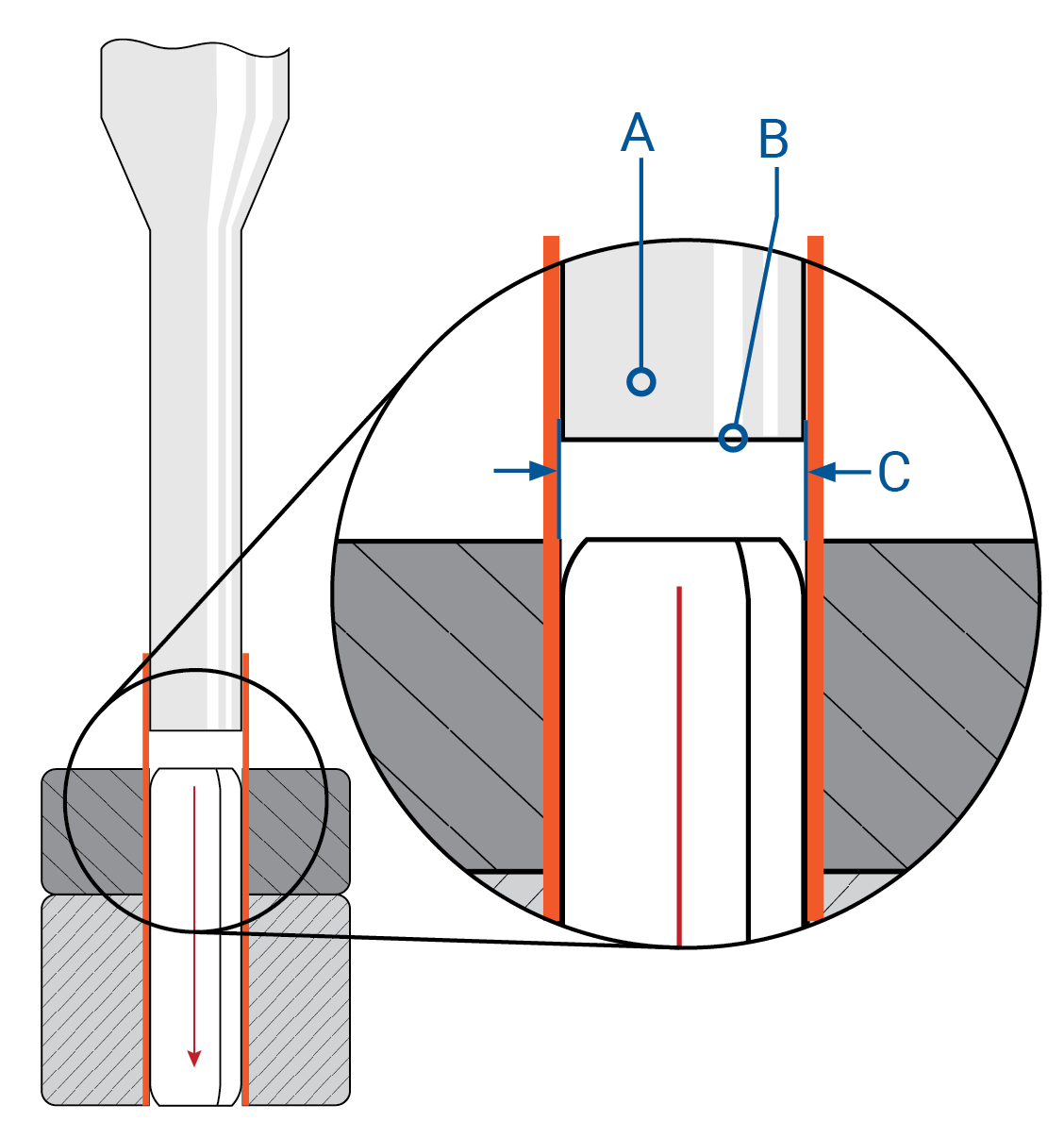

Figura 1
A: Diámetro del punzón ≈ diámetro del orificio
B: La punta del punzón es plana
C: Diámetro del orificio
EXTRACCIÓN DE ORIFICIOS ESTÁNDAR
En ensambles con orificios estándar, los pasadores elásticos en espiral pueden extraerse fácil y rápidamente.Primero, determine el diámetro del orificio.A continuación, ubique el punzón del pasador con el mismo diámetro nominal.El punzón debe tener un extremo plano y perpendicular y un diámetro completamente consistente.Bajo ninguna circunstancia, el diámetro en el extremo del punzón que hace contacto con el pasador deberá ser inferior al diámetro de la espiral más externa del pasador en espiral.Introduzca el punzón en el orificio y, luego, acerque cuidadosamente el punzón con un martillo o presione hasta que el pasador en espiral salga por el otro lado.Si se realiza correctamente, el ensamble no se dañará y el pasador se podrá instalar nuevamente en el ensamble luego de que los componentes se reparen.A pesar de ser eficaz para los pasadores ranurados, no utilice punzones con extremos redondos para extraer pasadores en espiral. Observe la Figura 1 a continuación.
EXTRACCIÓN DE ORIFICIOS CIEGOS

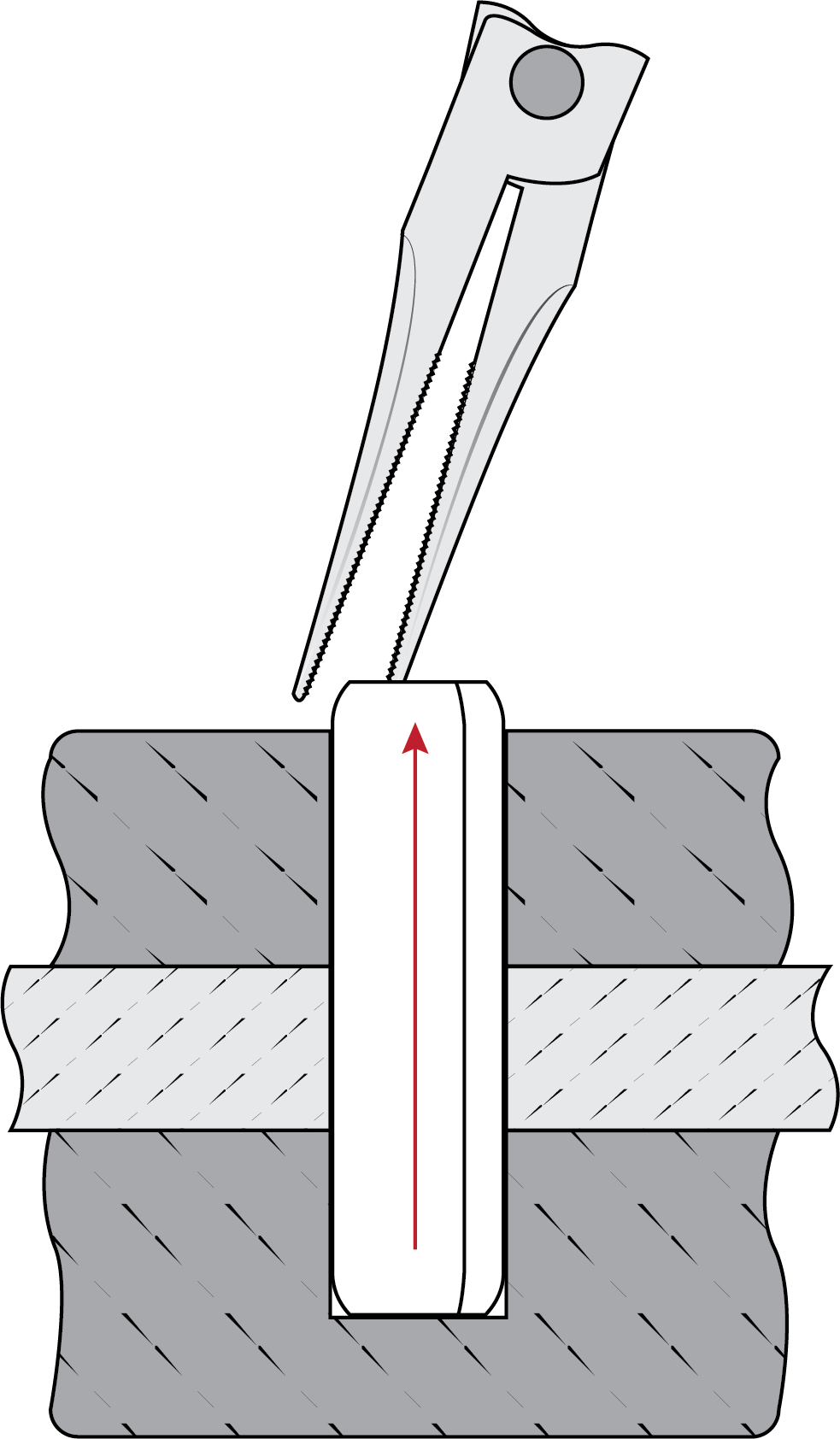

Los ensambles con orificios ciegos presentan desafíos importantes. Si bien existen muchos métodos para la extracción de pasadores con diferentes niveles de éxito, el método de extracción más eficaz consiste en utilizar una máquina de descarga eléctrica (máquina de descarga eléctrica en rampa). En algunas aplicaciones, la perforación del eje del pasador, si se hace de forma cuidadosa y con refrigerante, puede extraer una parte suficiente del pasador de modo que permita “quitarlo” manualmente del orificio con pinzas (Figura 2). En algunos casos, los fabricantes con orificios ciegos que requieren reparación utilizarán un pasador que sobresalga del orificio de modo tal que puedan agarrarlo y retirar el diámetro más externo con pinzas.
CONCLUSIÓN
Los diseñadores deben considerar los requisitos de reparación de los ensambles y optimizar el diseño de los componentes que albergarán el pasador en consecuencia. Se debe tener en cuenta no solo la facilidad de instalación del pasador, sino también la facilidad y la capacidad para extraerlo.
Figura 2
Artículo escrito originalmente por Jeff Greenwood
