Cómo diseñar la bisagra óptima

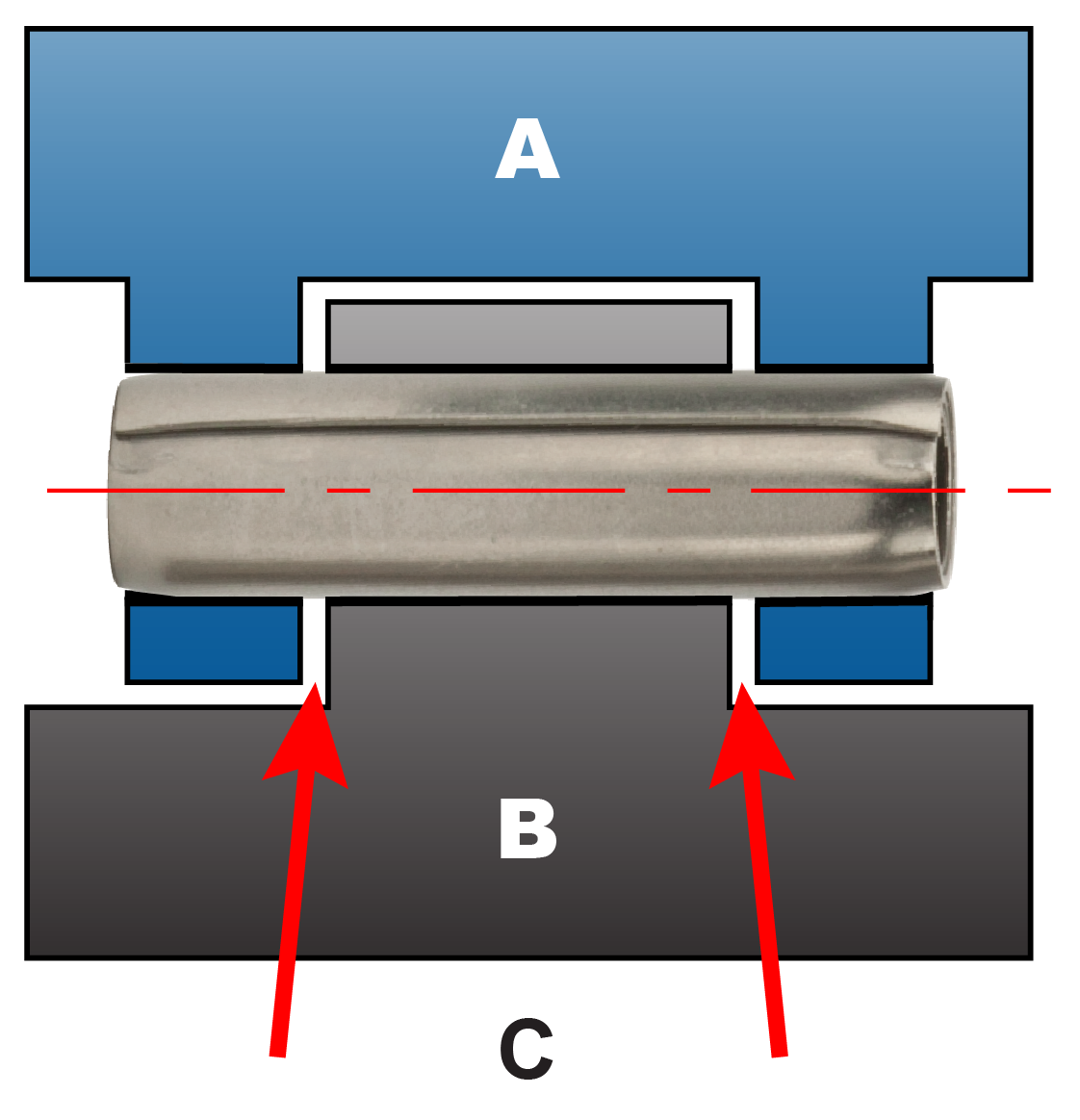

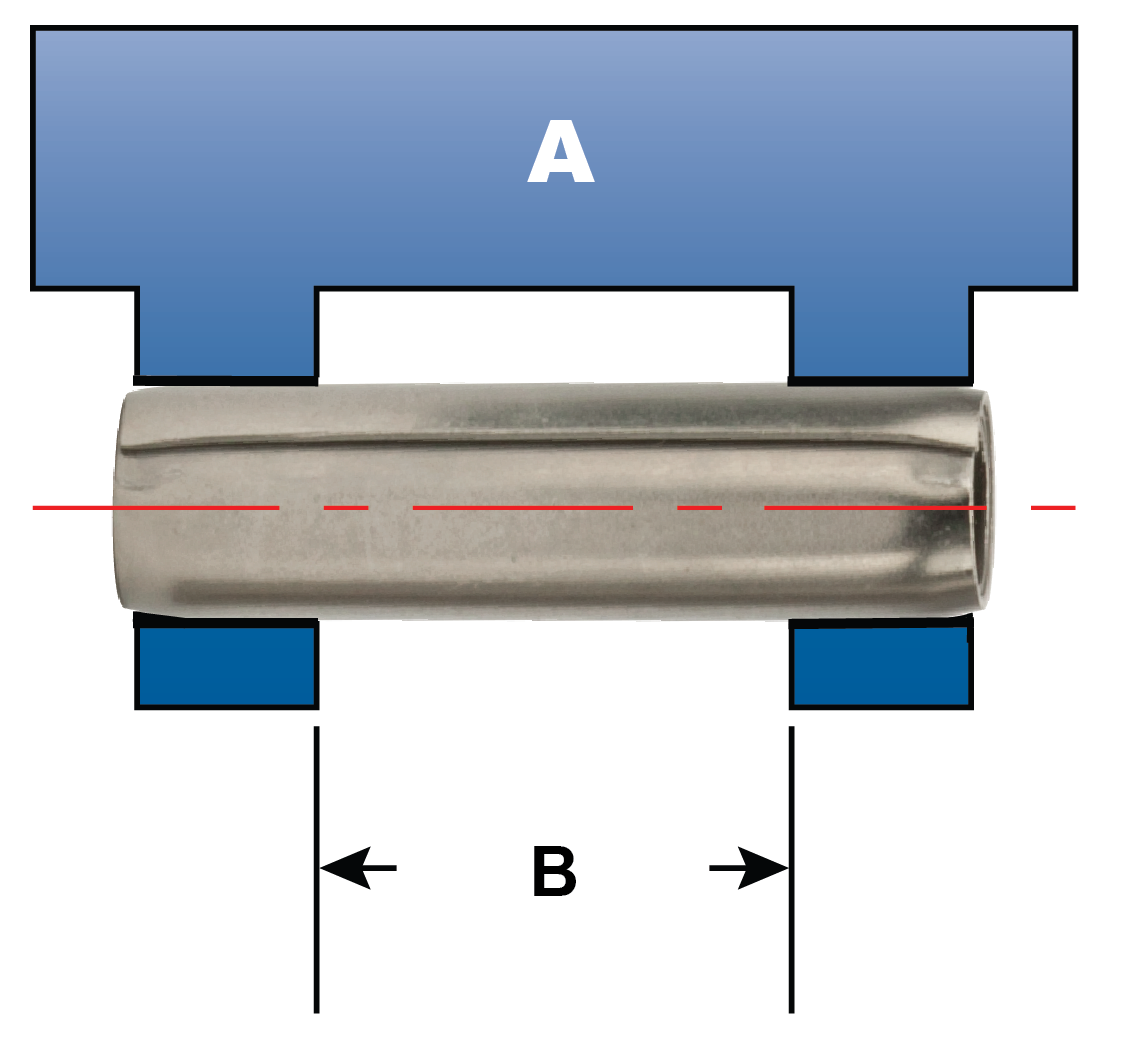

Para una mejor distribución de la carga y en bisagras con tolerancias más ajustadas, se recomienda que el ajuste apretado del Pasador en Espiral se realice en los elementos exteriores de la bisagra (Figura 2a). El espesor mínimo de los elementos exteriores debe ser de 1 a 1½ veces el diámetro del pasador. Si el espesor de los elementos exteriores es inferior al diámetro del pasador, el ajuste apretado debe realizarse en el orificio interior.

Para diseñar una bisagra de ajuste libre, primero establezca el tamaño máximo del orificio en el componente de retención (ajuste apretado). Inserte el Pasador en Espiral en el componente de retención y mida el diámetro libre del pasador en el centro del tramo. Añada un factor para proporcionar algo de holgura al elemento giratorio, normalmente 0,001” (0,02 mm), para establecer el diámetro mínimo del orificio libre. A continuación, añada la tolerancia de producción necesaria para definir el diámetro máximo del orificio libre.

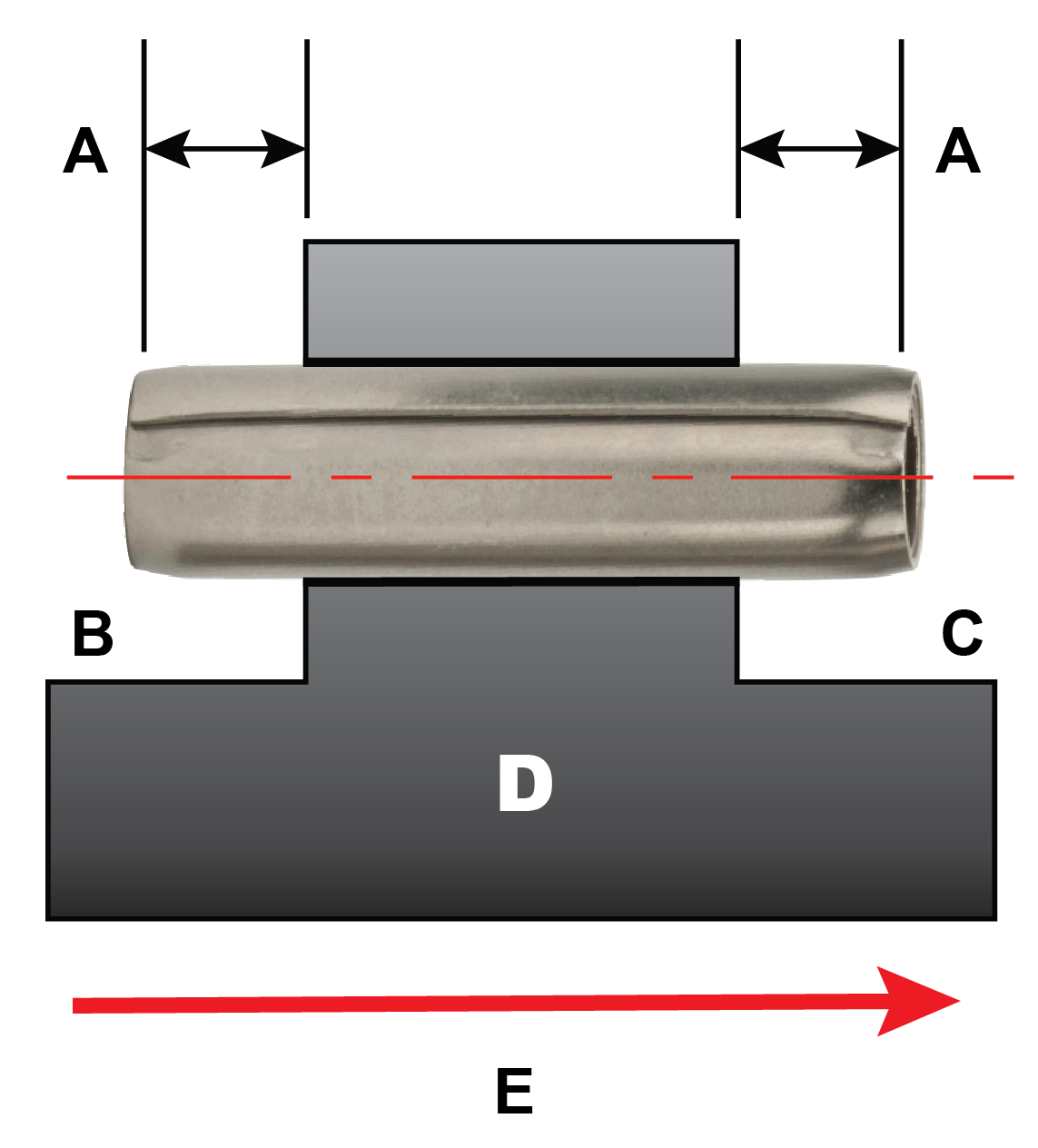

Si el ajuste apretado se encuentra en el elemento interior del ensamble, al instalar el pasador se crea un extremo dimensionado y otro no dimensionado (Figura 2b). El extremo del pasador que no se ha insertado a través del orificio es más grande que el extremo que ha sido dimensionado por el orificio. Por lo tanto, mida el diámetro del extremo no dimensionado para determinar el diámetro mínimo del orificio libre en los elementos exteriores.

En una bisagra de ajuste por fricción, todos los orificios deben tener el mismo tamaño dentro de las tolerancias asignadas. Si el fabricante no puede mantener el mismo tamaño de orificio en cada componente, la tolerancia debe dividirse entre los componentes. Lo más habitual es asignar la mitad más pequeña de la tolerancia a los orificios exteriores y la mitad más grande al orificio interior.

El pasador en espiral simplifica el diseño, ya que no es necesario incorporar una desalineación entre los orificios para lograr la fricción, como ocurre con los pasadores rígidos sólidos. Los pasadores en espiral funcionan mejor cuando se instalan en orificios rectos y correctamente alineados. Las características elásticas del pasador en espiral pueden utilizarse para lograr un rendimiento excepcional y mantener el ajuste y la función deseados durante toda la vida útil del producto.

Aunque este artículo ofrece directrices generales de diseño, se recomienda consultar a nuestros ingenieros de aplicaciones especializados en fijación y unión para garantizar que se utilice el diseño de bisagra óptimo para cada aplicación.
