Absorción de tolerancias de línea central y acumuladas con Limitadores de Compresión Ovalados

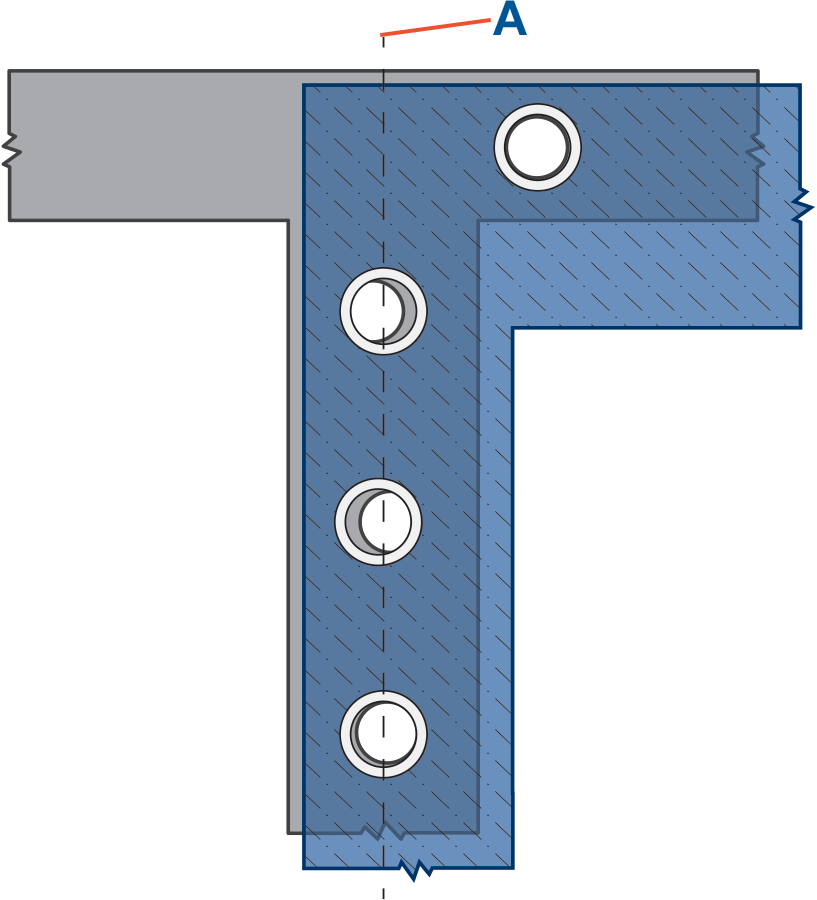

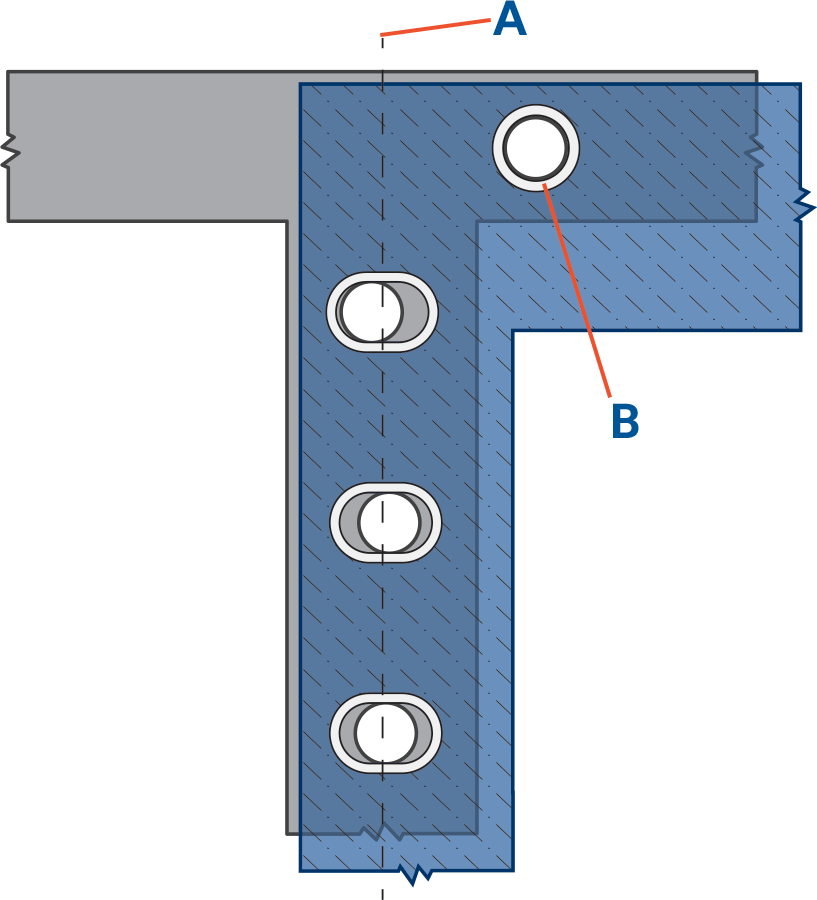

El ingeniero de diseño de un ensamble necesitaba tener en cuenta las tolerancias de la línea central acumuladas de varios puntos de fijación. El requisito del ensamble de la Figura 1 era que no pudiera haber movimiento hacia arriba y hacia abajo a lo largo del eje y, por lo tanto, el diseñador del producto decidió utilizar un (1) Limitador de Compresión Redondo como punto de referencia, que se instalaría primero para garantizar una posición general correcta. A continuación, rediseñaron el ensamble para sustituir los Limitadores de Compresión Redondos (3) por Limitadores de Compresión Ovalados, con el fin de tener en cuenta cualquier desviación de la línea central a lo largo de los tres puntos de fijación restantes (Figura 2).

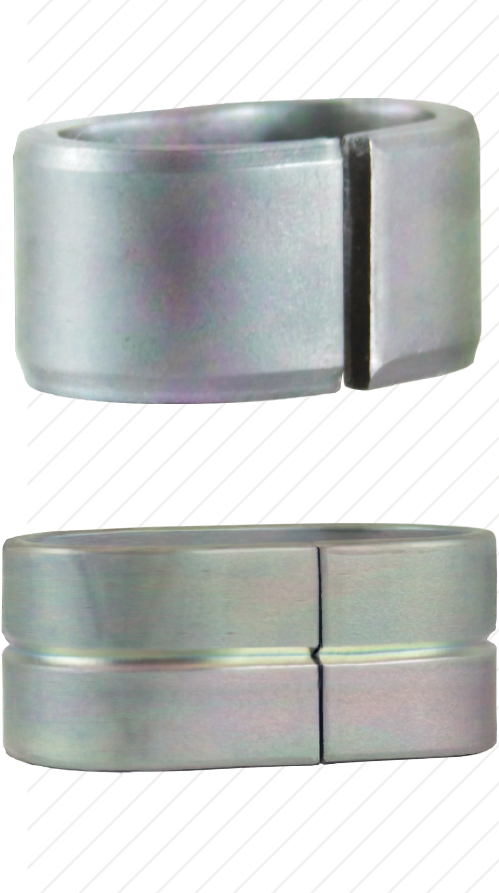

Una solución para tener en cuenta la tolerancia acumulada y mantener al mismo tiempo las líneas centrales del ensamble es utilizar Limitadores de Compresión Ovales. Los Limitadores de Compresión Ovalados CL460 para utilizarce en aplicaciones de sobre moldeo y los Limitadores de Compresión Ranurados CL400 de SPIROL proporcionan 2,25 mm de holgura adicional en un eje, lo que ofrece una flexibilidad adicional con respecto a los Limitadores de Compresión Redondos en cuanto a tolerancias de línea central y acumuladas. El proceso de conformado utilizado para fabricar estas piezas ovaladas genera pocos o ningún residuo y permite altas velocidades de producción, lo que se traduce en costos significativamente más bajos en comparación con las piezas mecanizadas, estampadas en frío o de metal pulverizado, que pueden generar costosos residuos de material sin utilizar o una producción más lenta.

Si el componente de acoplamiento presenta desviaciones de tolerancia conocidas a lo largo de un eje determinado, lo que provoca una posible desalineación en puntos de fijación específicos, se pueden utilizar Limitadores de Compresión Ovalados de forma estratégica en combinación con Limitadores de Compresión Redondos (Figuras 2 y 4). Esta flexibilidad ofrece al diseñador del producto del componente plástico la capacidad de proporcionar soluciones cuando surgen problemas de alineación, especialmente si no tiene también control sobre el diseño del componente de acoplamiento. Los Limitadores de Compresión Redondos también cumplen una valiosa función en la combinación. En los ensambles con múltiples puntos de fijación, los diseñadores no siempre desean demasiada flexibilidad a lo largo de un eje. Esto podría provocar, por ejemplo, que todo el componente plástico quedara demasiado desplazado hacia un lado del componente de acoplamiento. Por lo tanto, las limitaciones de holgura de los Limitadores de Compresión Redondos tienen un gran valor, ya que mantienen la alineación general del ensamble centrada, mientras que los Limitadores de Compresión Ovalados eliminan el problema de la posible desalineación en puntos de fijación específicos y concretos.

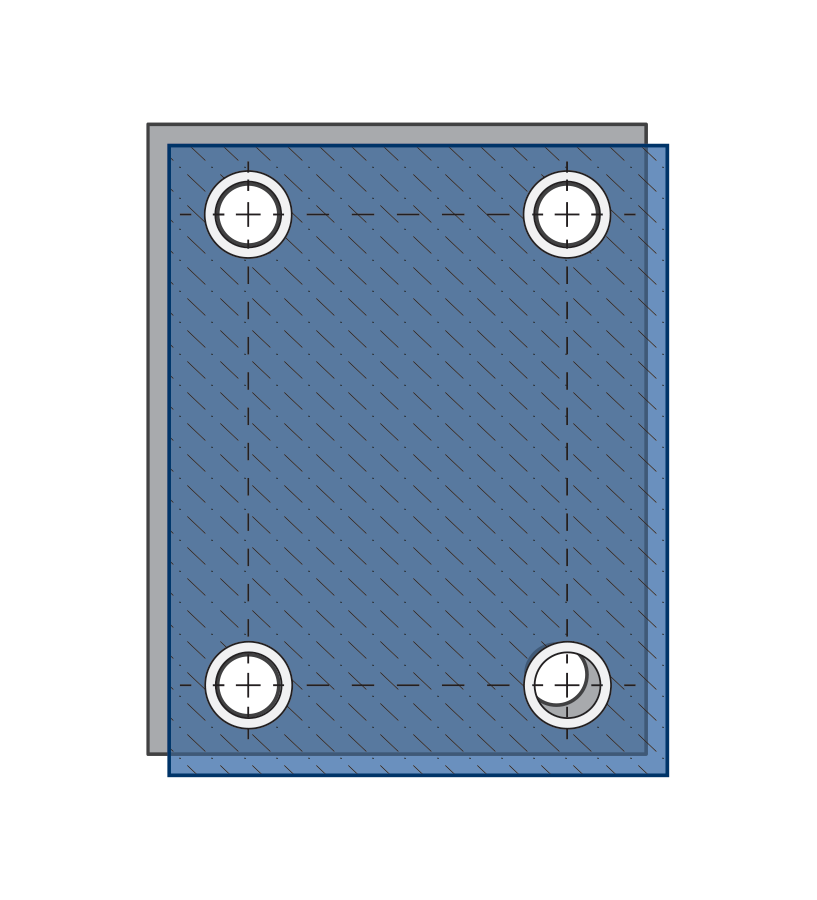

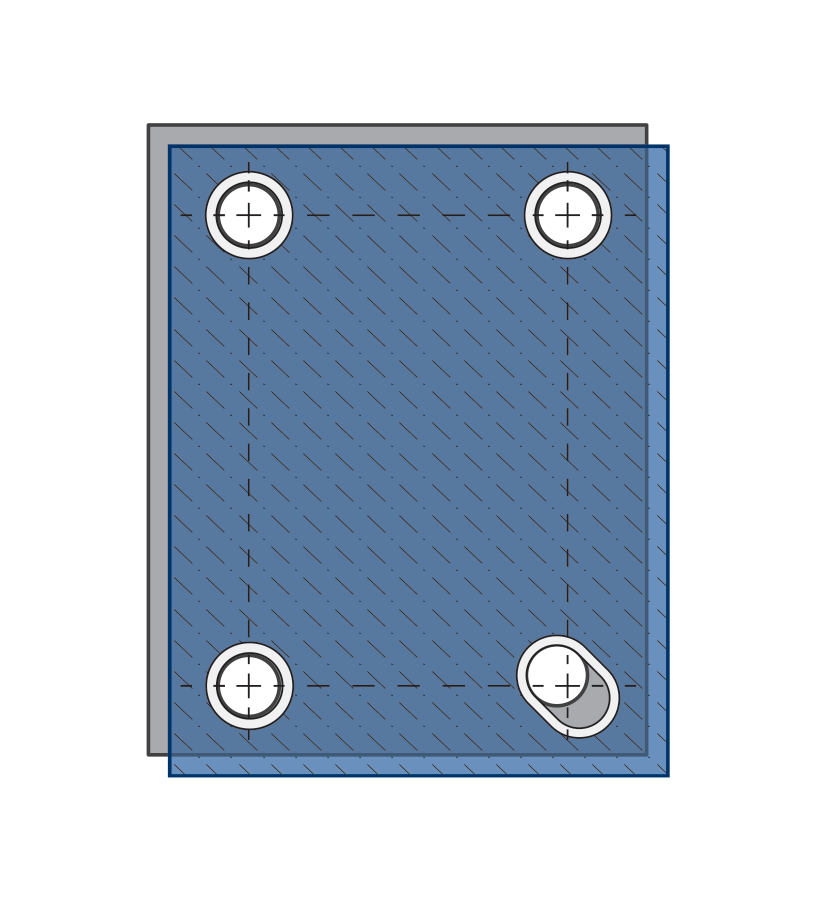

Hay (4) puntos de fijación en una secuencia rectangular. Esto da lugar a la posibilidad de desalineación a lo largo de los ejes x e y (Figura 3). El diseñador del producto ha optado por colocar un Limitador de Compresión Ovalado en diagonal en una de las esquinas (abajo a la derecha) para compensar la posible desalineación (Figura 4). Durante el montaje, primero se pueden fijar los puntos de fijación con los (3) Limitadores de Compresión Redondos y, a continuación, cualquier desalineación entre el componente de plástico y el componente de acoplamiento se compensará con el Limitador de Compresión Ovalado en el punto de fijación final.

Dada la gran variedad de opciones disponibles en Limitadores de Compresión, se recomienda consultar a los ingenieros de aplicaciones de SPIROL, especialistas en Limitadores de Compresión, para garantizar la selección correcta para su montaje específico. Con casi 80 años de experiencia en fijación y unión, SPIROL está listo para ayudarle en su próximo proyecto.
