PolskaPasadores Press-N-Lok™

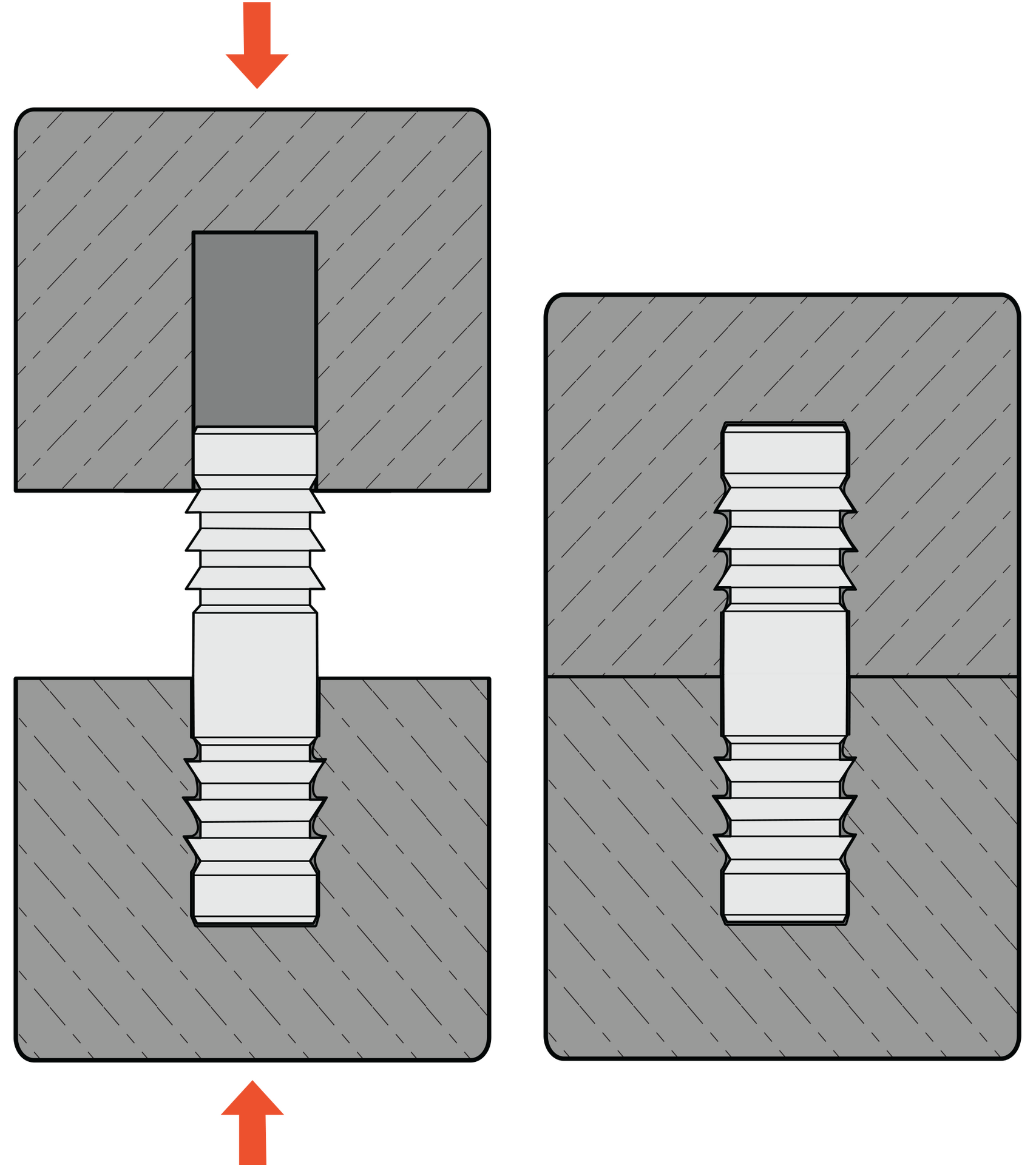

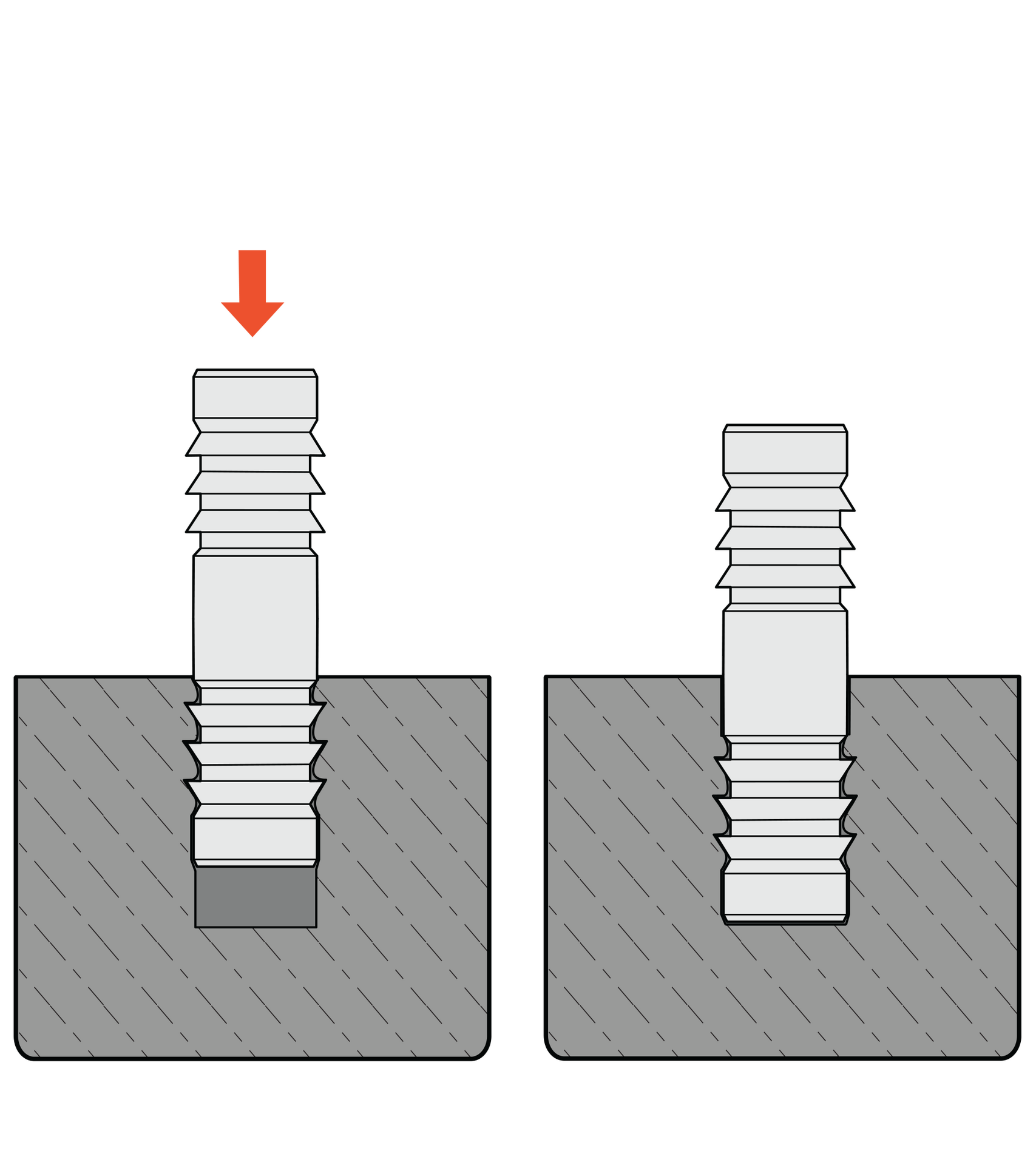

Los Pasadores Press-N-Lok™ de SPIROL están diseñados para unir de manera permanente dos componentes de plástico. Los pasadores cuentan con estrías salientes en cada extremo, inclinados hacia atrás y en dirección opuesta a la de la inserción. A medida que se inserta el pasador, el plástico se compacta en el área alrededor de las estrías, lo que genera una resistencia máxima a la fuerza axial y proporciona un ensamble seguro y a prueba de manipulaciones.
Las ventajas de los Pasadores Press-N-Lok™ incluyen:
- Permanente / resistente a la manipulación
- Instalación sencilla y limpia
- Ligero y sin plomo
- Resistente a la corrosión
- Menor tiempo de instalación y menor costo de los equipos de ensamble en comparación con los tornillos y los adhesivos
- Oculto dentro del ensamble final
Los Pasadores SPIROL Press-N-Lok™ están fabricados con aluminio liviano, libre de plomo y resistente a la corrosión, y están disponibles en diámetros que van de 2 mm a 4 mm.
Asistencia técnica gratuita en ingeniería de aplicaciones: Los ingenieros de aplicaciones de SPIROL trabajan directamente con los clientes para evaluar los requisitos de ensamble y recomendar la mejor solución de fijación para cada aplicación.
Oferta estándar
MATERIAL ESTÁNDAR
A - Aluminio
ACABADO ESTÁNDAR
K - Sin Acabado
DATOS DE MEDIDAS - MÉTRICO
| N.º de pieza SPIROL |  2D/3D |
Diámetro nominal |
Longitud |
Diámetro piloto |
Diámetro de |
Cantidad de estrías elevadas (por lado) |
Longitud del chaflán "C" |
Tamaño de orificio recomendado |
|||
| Mín. | Máx. | Mín. | Máx. | Mín. | Mín. | Máx. | |||||
| 282672 |  |
2 | 8 | 1.90 | 2.00 | 2.25 | 2.40 | 2 | 0.15 | 2.00 | 2.10 |
| 288078 | |
2 | 12 | 1.90 | 2.00 | 2.25 | 2.40 | 2 | 0.15 | 2.00 | 2.10 |
| 282673 | |
2 | 16 | 1.90 | 2.00 | 2.25 | 2.40 | 2 | 0.15 | 2.00 | 2.10 |
| 282674 | |
3 | 12 | 2.90 | 3.00 | 3.25 | 3.40 | 3 | 0.20 | 3.00 | 3.10 |
| 288320 | |
3 | 18 | 2.90 | 3.00 | 3.25 | 3.40 | 3 | 0.20 | 3.00 | 3.10 |
| 282675 | |
3 | 24 | 2.90 | 3.00 | 3.25 | 3.40 | 3 | 0.20 | 3.00 | 3.10 |
| 282676 | |
4 | 16 | 3.90 | 4.00 | 4.25 | 4.40 | 4 | 0.30 | 4.00 | 4.10 |
| 288322 | |
4 | 24 | 3.90 | 4.00 | 4.25 | 4.40 | 4 | 0.30 | 4.00 | 4.10 |
| 282677 | |
4 | 32 | 3.90 | 4.00 | 4.25 | 4.40 | 4 | 0.30 | 4.00 | 4.10 |
• Otras longitudes disponibles bajo pedido
• Disponible bajo pedido en acero inoxidable al níquel
Opciones adicionales de Pasadores Sólidos
Historias de aplicaciones exitosas
Pasador de retención en manija plástica de cargador de vehículo eléctrico
Desafío del Cliente
Un fabricante de manijas de carga de vehículos eléctricos había estado experimentando altas tasas de desperdicio durante el ensamble debido a que los tornillos pelaban la cubierta de plástico. Querían reemplazar los tornillos con sujetadores permanentes a prueba de manipulaciones que también respaldaran la fabricación ajustada.
Solución SPIROL
- Ingeniería de SPIROL recomendó reemplazar los tornillos con Pasadores Press-N-Lok™ que fueron diseñados específicamente como pasadores de retención para cubiertas de plástico.
- Los Pasadores Press-N-Lok™ tienen púas que brindan una alta retención en los plásticos. A medida que los pasadores se presionan contra el plástico, las púas desplazan el material plástico de la cubierta. Después de la instalación, el plástico se rellena detrás de las púas para bloquear los pasadores en su lugar.
- El tiempo de ensamble de los Pasadores Press-N-Lok™ fue mucho más rápido y los costos del equipo de ensamble fueron más bajos en comparación con los tornillos utilizados anteriormente.
- Los Pasadores Press-N-Lok™ de SPIROL simplificaron el proceso de ensamble y eliminaron los eventos de desecho asociados con la instalación de los tornillos.
